ผู้ผลิตมืออาชีพหลายชนิดของเครื่องเป่าลม

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | B-TOHIN |
| ได้รับการรับรอง: | ISO9001 / ISO14001 |
| หมายเลขรุ่น: | BKW9020S |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| รายละเอียดการบรรจุ: | ส่งออกกล่องไม้ |
| เวลาการส่งมอบ: | 30 วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 30 ชุดต่อเดือน |
| ชื่อ: | เครื่องพัดลมราก 3 ล็อบ | การไหลของอากาศ: | 42.58 m3/min-80.18 m3/นาที |
|---|---|---|---|
| บรรจุุภัณฑ์: | กล่องไม้ | ประเภทการทำความเย็น: | น้ำ |
| เกรดอัตโนมัติ: | อัตโนมัติกึ่งอัตโนมัติ | ประเภทบรรจุภัณฑ์: | กรณี |
| รอบต่อนาทีของโบลเวอร์: | 1,000-1500 | แรงดันไฟฟ้า: | 380V / 400V / 415V / 440V / กำหนดเอง |
| ความถี่: | 50เฮิร์ต/60เฮิร์ต | แอปพลิเคชัน: | การเพาะเลี้ยงสัตว์น้ำ |
| คุณสมบัติ: | แรงดันสูง | ||
| เน้น: | 80Kpa tri lobe root blower,1500rpm tri lobe root blower,เครื่องเป่ารากเพาะเลี้ยงสัตว์น้ำแรงดันสูง |
||

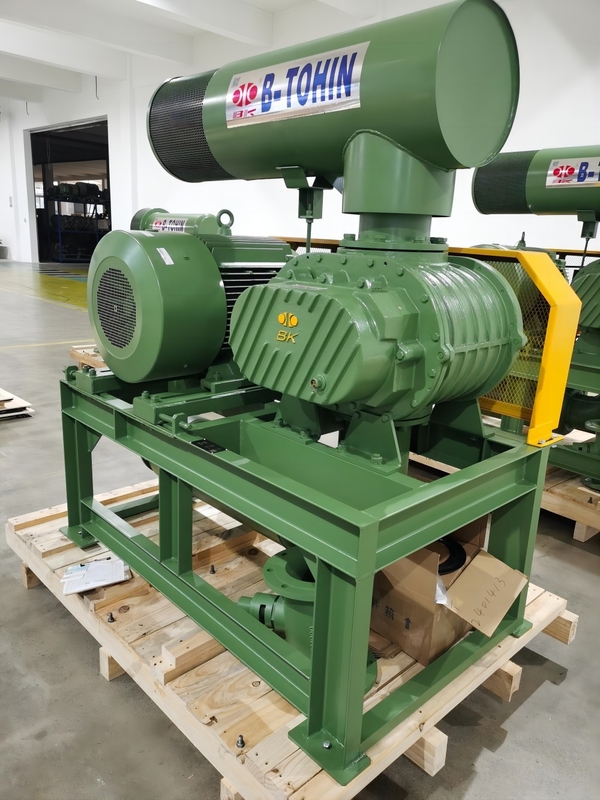

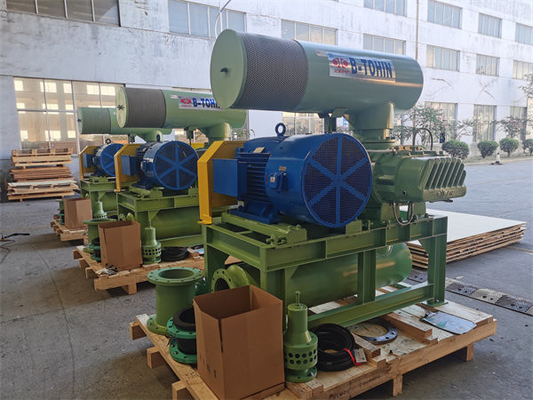

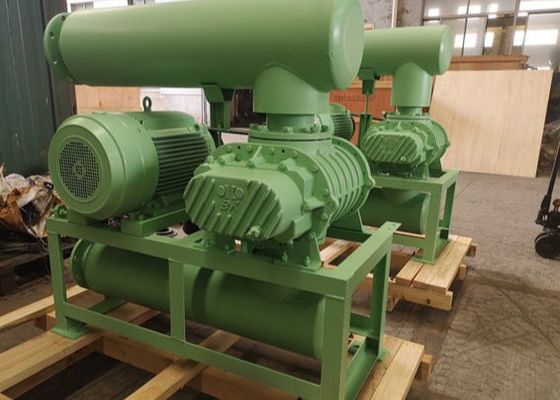

DN200 BKW9020S Roots Blower ระบายความร้อนด้วยน้ำ
BKW9020S Roots Blower สืบทอดส่วนประกอบส่วนใหญ่มาจาก BK9020 โดยใช้การระบายความร้อนด้วยน้ำในฝาครอบแบริ่ง ซึ่งสามารถลดอุณหภูมิของแบริ่งขณะทำงานและยืดอายุการใช้งานได้ ขนาดรูเจาะคือ DN250 ซึ่งสามารถสร้างความจุที่ใหญ่ขึ้น เหมาะสำหรับโรงงานปูนซีเมนต์และโรงไฟฟ้า
เทคโนโลยี Tri-lobe หมายถึงโบลเวอร์มีปลายใบพัดที่สัมผัสกับโรเตอร์ 120 องศา แทนที่จะเป็น 180 องศาเหมือนในโบลเวอร์แบบ bi-lobe สิ่งนี้ให้ชุดโรเตอร์ที่แข็งแรงขึ้น ซึ่งหมายถึงการโก่งตัวน้อยลงที่ทุกโหลด
1. เฟืองไทม์มิ่งแบบเฮลิคอลสำหรับการทำงานที่ราบรื่น
2. ขนาดกะทัดรัด ความยืดหยุ่นในการติดตั้งช่วยให้ผู้ใช้มีทางเลือกมากขึ้น
3. โครงสร้างแบบบูรณาการของใบพัดและเพลาเพื่อการทำงานที่เสถียรและราบรื่นยิ่งขึ้น
4. ใช้ซีลน้ำมันนำเข้าที่ทำจากยางฟลูออริก ทนทานต่อการสึกหรอและทนอุณหภูมิสูง
5. เสียงรบกวนต่ำ การสั่นสะเทือนต่ำ และการใช้พลังงานต่ำ
ข้อมูลจำเพาะ:
| แรงดันดิฟเฟอเรนเชียลทางออก | 60-100KPA |
| ความจุอากาศ | 42.58m3/Min-80.18m3/Min |
| ความเร็วรอบ | 1000rpm-1500rpm |
| ประเภทมอเตอร์ | 75KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ |
| ประเภทการติดตั้ง | มาตรฐาน: แบบแนวนอน มีแบบแนวตั้งให้เลือก |
| น้ำหนักสุทธิของโบลเวอร์ไม่รวมมอเตอร์ | 1310 กก. |
| ขนาดบรรจุภัณฑ์โดยประมาณ | 2.62*1.78*2.60ม. (ยาว*กว้าง*สูง) |
พารามิเตอร์
| รุ่น | เส้นผ่านศูนย์กลางพอร์ต (มม.) | ความเร็ว | ปริมาณอากาศเข้า (m3/min) และกำลังเพลา (KW) (m3/min) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | การระบายความร้อน น้ำ |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
| BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
คำอธิบายชิ้นส่วนโบลเวอร์:
| เสื้อโบลเวอร์ | ทำจากเหล็กหล่อ HT200 โครงสร้างแบบไร้รอยต่อเพื่อเพิ่มประสิทธิภาพ กลึงด้วยศูนย์ CNC ครั้งเดียวด้วยความแม่นยำสูง |
| โรเตอร์ (เพลาและใบพัด) | ทำจากเหล็กหล่อ QT500 ใบพัดและเพลาหล่อเป็นชิ้นเดียวกัน ใช้เครื่องไส NC ในการกลึงเพื่อให้ได้ความแม่นยำสูง |
| แบริ่งปลายเฟือง | ทำจาก GCr15 แบริ่งเม็ดกลมแบบร่องลึกสองแถว ยี่ห้อ NSKสามารถรับแรงตามแนวแกนได้ |
| แบริ่งปลายขับ | ทำจาก GCr15 แบริ่งลูกกลิ้งทรงกระบอก ยี่ห้อ NSK |
| เฟือง | ทำจาก 20CrMnTi โครงสร้างแบบเอียงเพื่อการทำงานที่ราบรื่นยิ่งขึ้น |
| ซีลน้ำมัน | ทำจากยางฟลูออโร ทนอุณหภูมิสูงและมีอายุการใช้งานยาวนาน |
หลักการทำงาน
Roots blower เป็นโบลเวอร์แบบปริมาตร ซึ่งปล่อยอากาศในปริมาณคงที่ตามอัตราความเร็วรอบการหมุน ในแต่ละรอบการหมุน ใบพัดสองใบจะดูดและปล่อยอากาศสามครั้ง เมื่อเทียบกับโบลเวอร์แบบสองใบ จะมีแรงดันอากาศน้อยลง การเปลี่ยนแปลงโหลดน้อยลง ความแข็งแรงสูงขึ้น เสียงรบกวนและการสั่นสะเทือนต่ำ
เพลาขนานสองเพลามีใบพัดสามใบแต่ละอัน ใบพัดทั้งหมดจะรักษาระยะห่างเล็กน้อยระหว่างกันและกับผนังด้านใน เมื่อใบพัดหมุน อากาศจำนวนหนึ่งจะถูกดูดเข้าไปที่ช่องอากาศเข้าและถูกส่งผ่านพื้นผิวด้านในของผนังไปยังช่องจ่ายอากาศของโบลเวอร์
เพลาทั้งสองจะหมุนด้วยเฟืองไทม์มิ่ง โดยไม่มีการสัมผัสระหว่างใบพัด ดังนั้นจึงสามารถหมุนด้วยความเร็วสูงได้โดยไม่ต้องหล่อลื่นภายใน มีลักษณะดังนี้: โครงสร้างเรียบง่าย; การทำงานที่ราบรื่น; ประสิทธิภาพการทำงานที่เสถียร ได้รับการนำไปใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ
น้ำหล่อเย็น:
ต้องใช้น้ำสะอาดปราศจากสิ่งเจือปน
อุณหภูมิน้ำควรต่ำกว่า 40 ℃
