ผู้ผลิตมืออาชีพหลายชนิดของเครื่องเป่าลม

|
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | BK |
| ได้รับการรับรอง: | ISO9001/ISO14001 |
| หมายเลขรุ่น: | กทม |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | ส่งออกกรณีไม้มาตรฐาน |
| เวลาการส่งมอบ: | 5 ถึง 20 วันทำการขึ้นอยู่กับปริมาณการสั่งซื้อและข้อมูลจำเพาะ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 100 ชุดต่อเดือน |
| ชื่อ: | เครื่องพัดลมราก 3 ล็อบ | ความจุอากาศ: | 15.21-47.14m3/นาที |
|---|---|---|---|
| แรงดันจำหน่ายสูงสุด: | 10-80KPA | กำลังมอเตอร์: | 30-90KW |
| บอร์: | DN150 (6”) | แอปพลิเคชัน:: | การเติมอากาศ การล้างย้อน การลำเลียงด้วยลม ใช้สำหรับการบำบัดน้ำ โรงงานปูนซีเมนต์ โรงพิมพ์ ฯลฯ |
| วัสดุหลัก: | เหล็กหล่อ | ต้นกำเนิดของเทคโนโลยี: | สหรัฐอเมริกา |
| ยี่ห้อแบริ่ง: | NSK, SKF สำหรับตัวเลือกของลูกค้า | แรงดันไฟฟ้า: | 380V / 400V / 415V / 440V / กำหนดเอง |
| ความถี่: | 50เฮิร์ต/60เฮิร์ต | แอปพลิเคชัน: | การบำบัดน้ำเสีย |
| ประเภทการติดตั้ง:: | แนวนอนหรือแนวตั้ง | ||
| เน้น: | เครื่องเป่าลมรากสามกลีบ,เครื่องเป่าลมรากสามกลีบ,เครื่องเป่าลมรากขนาดเล็กสามกลีบ |
||

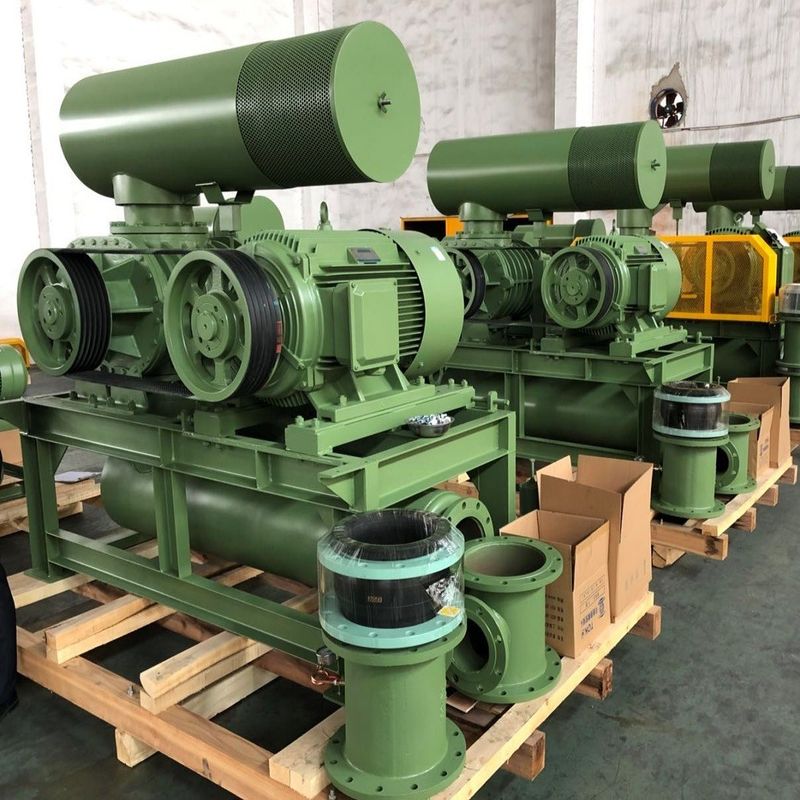

โบลเวอร์รากสามกลีบแบบบวก แรงดัน 10-80KPA ความเร็วรอบ 700-1500 รอบ/นาที
โบลเวอร์ราก (Roots blower) เป็นที่นิยมใช้กันอย่างแพร่หลายในอุตสาหกรรมไฟฟ้า ปิโตรเลียม เหล็ก การผลิตกลิ่น อาหาร การผลิตออกซิเจน การปั่นด้าย,
การบรรจุสุญญากาศ การผลิตกระดาษ การเพาะเลี้ยงสัตว์น้ำ การบำบัดน้ำเสีย การลำเลียงด้วยลม ฯลฯ
ข้อมูลจำเพาะ:
|
รุ่น |
BK8016S |
|
ปริมาณลม |
15.21-47.14 ลบ.ม.3/นาที |
|
แรงดันดิฟเฟอเรนเชียลทางออก |
10-80KPA |
|
ความเร็วรอบ |
700-1500 รอบ/นาที |
|
ประเภทมอเตอร์ |
30KW-90KW 380/400/415/440V, 3 เฟส, 50/60HZ, มีมอเตอร์ความถี่ให้เลือกด้วย |
|
ประเภทการติดตั้ง |
มาตรฐาน: แบบแนวนอน มีแบบแนวตั้งให้เลือก |
| สี | ปรับแต่งได้ มาตรฐาน RAL6011 |
|
น้ำหนักสุทธิของโบลเวอร์ไม่รวมมอเตอร์ |
800 กก. |
|
ขนาดบรรจุภัณฑ์โดยประมาณ |
2.1*1.5*2.35 (ยาว*กว้าง*สูง) |
คุณสมบัติ:
1. เฟืองไทม์มิ่งแบบเฮลิคอลเพื่อการทำงานที่ราบรื่น
2. ขนาดกะทัดรัด ความยืดหยุ่นในการติดตั้ง ทำให้ผู้ใช้มีทางเลือกมากขึ้น
3. ใช้โครงสร้างใบพัดแบบชิ้นเดียว ทำให้การทำงานมีเสถียรภาพมากขึ้น
4. ใช้ซีลน้ำมันนำเข้าที่ทำจากยางฟลูออริก ซึ่งมีความทนทานต่อการสึกหรอและทนอุณหภูมิสูงได้ดี
5. การสั่นสะเทือนน้อยและการใช้พลังงานอย่างประหยัด
แผ่นข้อมูลพารามิเตอร์
| รุ่น | เส้นผ่านศูนย์กลางพอร์ต (มม.) | ความเร็ว | ปริมาณลมเข้า (ลบ.ม./นาที) และกำลังเพลา (กิโลวัตต์) (ลบ.ม./นาที) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.5Mpa | 0.6Mpa | 0.7Mpa | 0.8Mpa | |||||||||||
| รอบ/นาที | ลบ.ม./นาที | กิโลวัตต์ | ลบ.ม./นาที | กิโลวัตต์ | ลบ.ม./นาที | กิโลวัตต์ | ลบ.ม./นาที | กิโลวัตต์ | ลบ.ม./นาที | กิโลวัตต์ | ลบ.ม./นาที | กิโลวัตต์ | ลบ.ม./นาที | กิโลวัตต์ | ลบ.ม./นาที | กิโลวัตต์ | ||
| BK8016S | 150 (6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
มาตรฐานการผลิต
ผลิตภัณฑ์ที่จัดหาโดยผู้จำหน่ายผลิตตามมาตรฐานดังต่อไปนี้:
JISB8341-1995 "วิธีการทดสอบและตรวจสอบคอมเพรสเซอร์แบบดิสเพลสเมนต์"
JB/T8941.1-1999 "เงื่อนไขสำหรับโบลเวอร์รากสำหรับการใช้งานทั่วไป"
JB/T8941.2-1999 "วิธีการทดสอบประสิทธิภาพสำหรับโบลเวอร์รากสำหรับการใช้งานทั่วไป"
GB/T 13306-91 GB / T 13306-91 "ป้ายชื่อ"
โครงสร้างของตัวโบลเวอร์หลัก
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
1 |
ฐาน |
2 |
|
9 |
ฝาครอบปลายด้านซ้าย |
1 |
|
17 |
ถังน้ำมัน |
1 |
|
2 |
สลักเกลียวหกเหลี่ยม |
4 |
|
10 |
สลักกลม |
4 |
|
18 |
เฟือง |
2 |
|
3 |
ซีลกันฝุ่น |
1 |
|
11 |
เสื้อโบลเวอร์ |
1 |
|
19 |
ลิ่ม |
2 |
|
4 |
ใบพัดขับ |
1 |
|
12 |
ซีลน้ำมัน |
4 |
|
20 |
ปลอกเพลา |
2 |
|
5 |
ลูกปืนปลายขับ |
2 |
|
13 |
ฝาครอบปลายด้านขวา |
1 |
|
21 |
ลูกปืนปลายเฟือง |
2 |
|
6 |
ใบพัดตาม |
2 |
|
14 |
สลักเกลียว |
16 |
|
22 |
แผ่นรองลูกปืน |
2 |
|
7 |
ฝาครอบกันฝุ่น |
1 |
|
15 |
ช่องระบายอากาศ |
1 |
|
23 |
แผ่นปรับระดับ |
หลายแผ่น |
|
8 |
จาระบี |
2 |
|
16 |
สลักเกลียวติดตั้ง |
8 |
|
24 |
น็อตแม่เหล็ก |
1 |
ภาพวาดประกอบชุดโบลเวอร์
ขอบเขตการจัดหามาตรฐาน
1. โบลเวอร์แกนเปล่า
2. วาล์วลดแรงดัน
3. วาล์วกันกลับแบบแผ่นสไลม์
4. ท่อเก็บเสียงทางเข้า (พร้อมแผ่นกรองอากาศ)
ท่อเก็บเสียงแบบหน่วงถูกนำมาใช้เพื่อลดเสียงรบกวนจากการไหลของอากาศที่ทางเข้าโบลเวอร์เป็นหลัก ท่อนี้เชื่อมด้วยกระบอกด้านนอก กระบอกด้านใน หน้าแปลน และชิ้นส่วนอื่นๆ และวัสดุดูดซับเสียงจะถูกวางไว้ระหว่างกระบอกด้านในและด้านนอกเพื่อให้น้ำหนักเบา ความต้านทานต่ำ และมีประสิทธิภาพในการลดเสียงที่ดีขึ้น ท่อเก็บเสียงทำจากเหล็ก A3
5. ท่อเก็บเสียงทางออก
6. ฐานโบลเวอร์และมอเตอร์ (พร้อมฝาครอบสายพาน)
7. ข้อต่อยืดหยุ่นยางและตัวหน่วงการสั่นสะเทือน
8. พูลเลย์มอเตอร์
9. เกจวัดแรงดัน
10. สายพาน V
11. สลักเกลียว น็อต และชิ้นส่วนเชื่อมต่ออื่นๆ
12. มอเตอร์ไฟฟ้า
มีชิ้นส่วนเสริม เช่น ตู้เก็บเสียง ตู้ควบคุม วาล์วสตาร์ทอัตโนมัติ และอะไหล่สำรอง
