ผู้ผลิตมืออาชีพหลายชนิดของเครื่องเป่าลม

|
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | B-TOHIN |
| ได้รับการรับรอง: | ISO9001 / ISO14001 |
| หมายเลขรุ่น: | กทม |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| รายละเอียดการบรรจุ: | ส่งออกกล่องไม้ |
| เวลาการส่งมอบ: | 30 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 30 ชุด/เดือน |
| ชื่อสินค้า: | เครื่องพัดลมราก 3 ล็อบ | การไหลของอากาศ: | 40.72m3/นาที-73.32m3/นาที |
|---|---|---|---|
| แพ็คเกจ: | กล่องไม้ | ประเภทการทำความเย็น: | น้ำ |
| รอบต่อนาทีของโบลเวอร์: | 1,000-1500 รอบต่อนาที | โวลเตชั่น: | 380V / 400V / 415V / 440V / กำหนดเอง |
| ความถี่: | 50เฮิร์ต/60เฮิร์ต | การใช้งาน: | การบำบัดน้ำเสีย |
| ประเภทการติดตั้ง:: | แนวนอนหรือแนวตั้ง | พอร์ต Dia: | 200มม. (8") |
| กำลังเพลา: | 59-126.9kW | ข้อดี: | เสียงรบกวนต่ำและการสั่นสะเทือนขนาดเล็กขนาดเล็ก |
| น้ำเย็น: | 15 ลิตร/นาที | ||
| เน้น: | โบลเวอร์โรตารี่สามโบลเวอร์,โบลเวอร์โรตารี่โรตารี่ 80kpa,โบลเวอร์สามกลีบ |
||

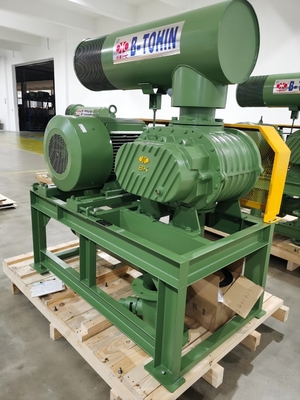

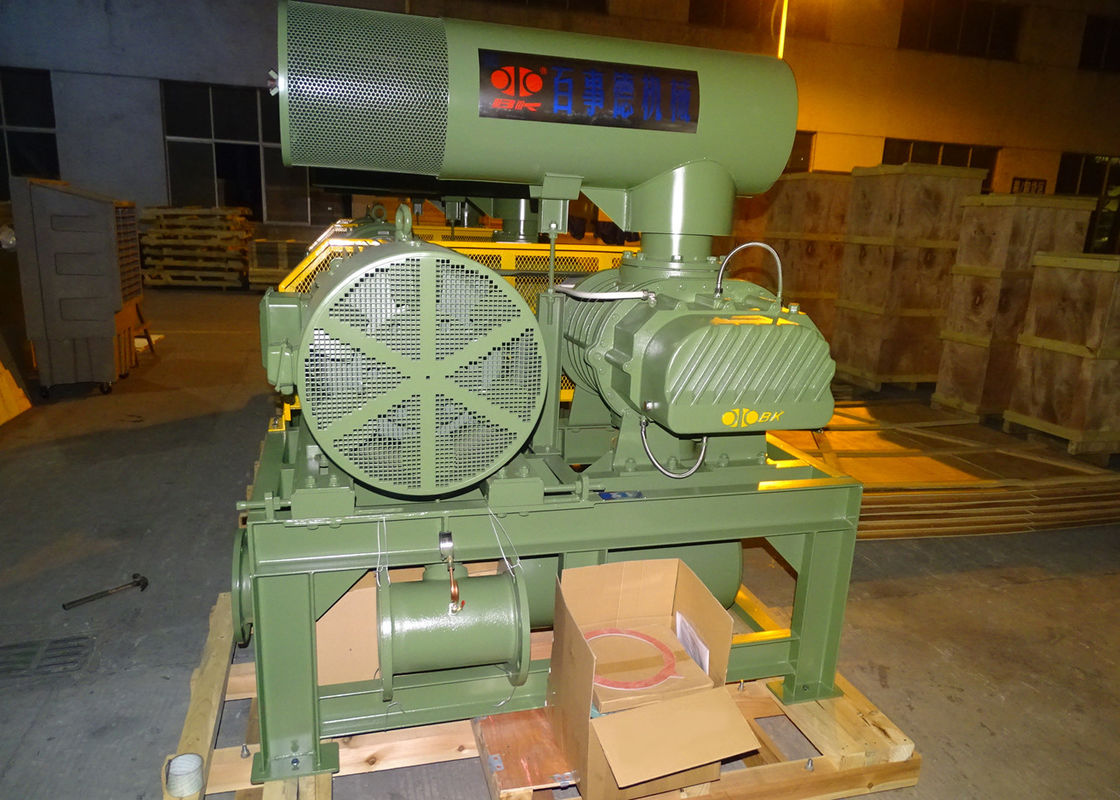

เกี่ยวกับ BKW9020S
BKW9020S Roots Blower ได้รับมรดกส่วนประกอบส่วนใหญ่จาก BK9020 โดยใช้ระบบทําความเย็นด้วยน้ําในหุ้มเบียริง ซึ่งสามารถลดอุณหภูมิของเบียริงเมื่อทํางานและยืดอายุการใช้งานได้ขนาดขุดมันคือ DN250ซึ่งสามารถผลิตกําลังที่ใหญ่กว่า เหมาะสําหรับโรงงานซีเมนต์และโรงงานไฟฟ้า
เครื่องพัดลมรากซีรีส์ BKW ได้รับมรดกส่วนประกอบส่วนใหญ่จากซีรีส์ Bk โดยใช้ระบบทําความเย็นด้วยน้ําในฝ้าห่อที่สามารถลดอุณหภูมิของห่อในการทํางานและยืดอายุการใช้งานได้นอกจากนี้ยังมีความสามารถในการกดแรงกดขนาดใหญ่.
รายละเอียด
| ความดันความแตกต่างการปล่อย | 60-100KPA |
| ความจุของอากาศ | 40.72m3/Min-73.32m3/Min |
| ความเร็วหมุน | 1000 รอบ / นาที-1500 รอบ / นาที |
| ประเภทเครื่องยนต์ | 30KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ |
| รถยนต์ | มาตรฐาน: เครื่องยนต์ Siemens Beide หรือ Wannan เครื่องยนต์ Siemens และ ABB สําหรับการเลือกของคุณ |
| ประเภทอุปกรณ์ | มาตรฐาน: แบบแนวราบ ประเภทตั้งให้เลือก |
| N.W. ของเครื่องลมไม่มีเครื่องยนต์ | 1310 กิโลกรัม |
| ขนาดบรรจุประมาณ | 2.62*1.78*2.60m (ยาว*กว้าง*สูง) |
| ลักษณะ | 1เครื่องชักเวลาแบบสลิป เพื่อการทํางานอย่างเรียบร้อย 2หนาแน่น, ความยืดหยุ่นในการติดตั้ง ให้ผู้ใช้เลือกมากขึ้น 3- โครงสร้างอินเทกรัลของหมุนและแกนสําหรับการทํางานที่มั่นคงและเรียบร้อยมากขึ้น 4. ใช้ปริมาณน้ํามันที่นําเข้าจากยางฟลูอริคที่มีความทนทานต่อการสวมใส่และความทนทานต่ออุณหภูมิสูง 5เสียงเสียงต่ํา ความสั่นสะเทือนต่ํา และการใช้พลังงาน |
ปริมาตร
| รุ่น | ช่องกลาง (MM) | ความเร็ว | การไหลของอากาศในช่องเข้า (m3/นาที) และพลังงานแกน ((KW)) ((m)3/ นาที) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | การเย็น น้ํา |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 00.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | m3/ นาที | KW | m3/ นาที | KW | m3/ นาที | KW | m3/ นาที | KW | m3/ นาที | KW | L/นาที | |||
| BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
คําอธิบายของส่วนของเครื่องเป่า
| กล่อง | ผลิตจากเหล็กเหล็ก HT200 โครงสร้าง ENDLESS ที่นํามาใช้เพื่อการปรับปรุงประสิทธิภาพ, การแปรรูปครั้งเดียวโดยศูนย์ CNC ด้วยความแม่นยําสูง |
| เครื่องหมุน (แกนและหมุน) | ผลิตจากเหล็กเหล็ก QT500 เครื่องหมุนและแกนถูกโยนเป็นส่วนประกอบ การนํา NC planer มาใช้ในการแปรรูปเพื่อบรรลุความแม่นยําสูง |
| หมุนปลายเกียร์ | ผลิตจาก GCr15 แบรนด์ NSK กล่องลูกกลองติดต่อมุมสองแถวสามารถรองรับภาระแกน |
| หมุนปลายขับเคลื่อน | ผลิตจาก GCr15 แบรนด์ NSK หมุนม้วนกระบอก |
| อุปกรณ์ | ผลิตจาก 20CrMnTi โครงสร้างบีเวลสําหรับการทํางานที่เรียบร้อยมากขึ้น |
| ปรางน้ํามัน | ผลิตจากยางฟลอโร ทนกับอุณหภูมิสูงและมีอายุการใช้งานยาวนาน |
มิติของภาพรวมสินค้า
| BKWตารางมิติรูปแบบ | หน่วย: มม | |||||||||||||||||
ประเภท |
Port Dia | พลังงานของมอเตอร์ | A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | 4-M16 × h | น้ําหนัก (กิโลกรัม |
| BKW4005 | 40 ((1.5) ") | 1.5?? 4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-M16 × 300 | 65 |
| BKW4007 | 50 (((2") | 1.5555 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-M16 × 300 | 92 |
| BKW5003 | 65 (((2.5") | 5.5 ¢75 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16 × 300 | 181 |
| 11 ราคา 15 | 474 | 538 | ||||||||||||||||
| BKW5006 | 100 (((4") | 5.5 ¢75 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16 × 300 | 214 |
| 11 ราคา 15 | 489 | 553 | ||||||||||||||||
| 18.5?? 22 | 534 | 598 | ||||||||||||||||
| BKW6005 | 80 (((3") | 5.5 ¢75 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16 × 300 | 256 |
| 11 ~ 15 | 458 | 532 | ||||||||||||||||
| 18.5?? 22 | 493 | 567 | ||||||||||||||||
| BKW6008 | 125 (((5") | 5.5 ¢75 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-M16 × 400 | 305 |
| 11 ราคา 15 | 410 | 495 | ||||||||||||||||
| 18.5?? 22 | 455 | 540 | ||||||||||||||||
| 30 | 495 | 580 | ||||||||||||||||
| 37?? 45 | 560 | 645 | ||||||||||||||||
| BKW7006 | 100 (((4") | 11 ~ 15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-M16 × 400 | 400 |
| 18.5?? 22 | 534 | 608 | ||||||||||||||||
| 30 | 574 | 648 | ||||||||||||||||
| 37?? 45 | 636 | 710 | ||||||||||||||||
| BKW7011 | 150 (((6") | 11 ราคา 15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16 × 400 | 492 |
| 18.5?? 22 | 457 | 550 | ||||||||||||||||
| 30 | 497 | 590 | ||||||||||||||||
| 37?? 45 | 559 | 652 | ||||||||||||||||
| BKW8016S | 150 (((6") | 30 ¢ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-M16 × 400 | 730 |
| BKW8024S | 200 ((8") | 22 ¢ 90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-M16 × 400 | 800 |
| BKW9020S | 200 ((8") | 30?? 132 | 4-M16 × 400 | |||||||||||||||
| BKW9030S | 250 (((10") | 37 ¢ 90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-M16 × 400 | 1300 |
| 110 ~ 220 | 960 | 1070 | ||||||||||||||||
| BKW10027S | 300 (((12") | 37 ~ 90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-M16 × 400 | 1600 |
| 10 ¢ 220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
| BKW10034S | 350 (((14") | 75 ₹315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-M16 × 400 | 1900 |
| อุปกรณ์เสริมมาตรฐานประกอบด้วย: เครื่องดับเสียงเข้าและออก, เครื่องวัดความดัน, กรอบฐาน, เครื่องพัดลม, เครื่องพัดลม, เข็มขัด, เครื่องป้องกันเข็มขัด, วาล์วลดความดัน, วาล์วเช็ค | ||||||||||||||||||
| น้ําหนักด้านบนเป็นสําหรับอุปกรณ์เสริมมาตรฐานเท่านั้น ยกเว้นมอเตอร์ | ||||||||||||||||||
| มิติสําหรับเครื่องเป่า ซึ่งมีเครื่องยนต์แรงดันสูง จะถูกจัดส่งเป็นพิเศษ | ||||||||||||||||||
หลักการทํางาน
เครื่องพัดลมรากคือ เครื่องพัดลมลูกเต๋า และมันปล่อยปริมาณอากาศที่กําหนดไว้ตามสัดส่วนของความเร็วในการหมุนของมัน ทุกการหมุน มีสองหุ้มที่จะจบการดูดซึมและปล่อยอากาศสามครั้งเมื่อเทียบกับเครื่องเป่า 2 ล็อบ, มันมีแรงกระแทกอากาศน้อยกว่า, การเปลี่ยนแปลงภาระที่เล็กกว่า, ความแข็งแรงสูงกว่า, เสียงและสั่นต่ํากว่า.
กล่องขนานสองมีสาม lobe แต่ละ, ทุก lobe รักษาความสะอาดเล็ก ๆ กับกันและกันและบ้านภายใน.อากาศบางอย่างจะถูกซับซ้อนที่ทางเข้าและโอนจากชั้นในกระเป๋าเรือนบนพื้นผิวที่ออกอากาศ.
ด้านสองหมุนจะหมุนโดยเกียร์เวลา, ไม่มีการสัมผัสระหว่างล็อบ, ดังนั้นมันสามารถหมุนที่ความเร็วสูงโดยไม่ต้องการปรับน้ํามันภายใน. มันมีลักษณะดังต่อไปนี้:เพียงแค่การตั้งค่า; การทํางานอย่างราบรื่น; การสถาปนาการการทํางานที่ดี
จําเป็นต้องมีน้ําสะอาด ไม่มีสารแพร่
อุณหภูมิของน้ําไม่เกิน 40 °C
