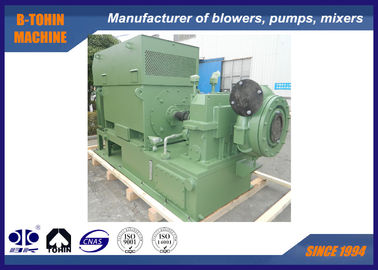

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller

  • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
  • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
รายละเอียดสินค้า:
Place of Origin: China
ชื่อแบรนด์: BK
ได้รับการรับรอง: ISO9001/ISO14001
Model Number: GS210-1.7
การชำระเงิน:
Minimum Order Quantity: 1 set
ราคา: Negotiation
Packaging Details: Export standard wooden case
Delivery Time: 20-40 working days, depends on order amount and specification
Payment Terms: L/C, T/T
Supply Ability: 10 SETS per month
ติดต่อ
รายละเอียดสินค้า
ความจุอากาศ: 210m3 / นาที ปล่อยแรงดันที่แตกต่าง: 80kPa
กำลังมอเตอร์: 355kw ปล่อยเจาะ: DN400 (14” )
ประเภทระบายความร้อน: น้ำ ประเภทขับเคลื่อน: การมีเพศสัมพันธ์
วัสดุของใบพัด: เสาอลูมิเนียมอัลลอย
แสงสูง:

high speed centrifugal blower

,

industrial fans blowers


DN400 พัดลมแรงเหวี่ยงขั้นตอนเดียว, ใบพัดอลูมิเนียมทางอากาศ




เกี่ยวกับ GS

Single-speed High-speed centrifugal blower is the new product which designed by B-Tohin Machine. โบลเวอร์แรงเหวี่ยงความเร็วสูงความเร็วเดียวเป็นผลิตภัณฑ์ใหม่ที่ออกแบบโดย B-Tohin Machine The pneumatic performance and structural design of the series of products has reached the advanced level ประสิทธิภาพลมและการออกแบบโครงสร้างของชุดผลิตภัณฑ์ได้ถึงระดับสูง
ของผลิตภัณฑ์ที่คล้ายคลึงกันที่บ้านและต่างประเทศ. เครื่องเป่าลมที่ใช้กันอย่างแพร่หลายในการบำบัดน้ำเสีย, โลหะ,
ฟลูอิไดเซชันของบอยเลอร์ของฟลูอิไดเซชันแบบหมุนเวียนในสถานีพลังงาน, desulphurization ไอเสีย, ร้านขายยา,
ผู้สนับสนุนก๊าซและอื่น ๆ




ข้อมูลจำเพาะ


หมายเลขรุ่น

GS210-1.8

ปล่อยแรงดันที่แตกต่าง

80kPa

กำลังมอเตอร์

355KW

ความจุอากาศ

210m3 / นาที

ประเภทมอเตอร์

380/400/415 / 440V / 6KV / 10KV, 3PHASES, 50 / 60HZ

แบรนด์มอเตอร์

มาตรฐาน: ซีเมนส์ Beide หรือ Wannan มอเตอร์
ซีเมนส์และ ABB มอเตอร์สำหรับตัวเลือกของคุณ





การประยุกต์ใช้งาน

a. For Cement industry: cement conveying blower,ventilating, etc. สำหรับอุตสาหกรรมปูนซีเมนต์: ซีเมนต์ลำเลียงพัดลมระบายอากาศ ฯลฯ
b. For Sewage Treatment System: aeration blower, back-washing blower, etc. สำหรับระบบบำบัดน้ำเสีย: เครื่องเติมอากาศ, พัดลมเป่าซักกลับ, ฯลฯ
c. ค. For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. สำหรับการลำเลียงด้วยลม: เพื่อลำเลียงวัสดุที่เป็นผงเช่นแป้งซีเมนต์ทรายเม็ดพืช ฯลฯ
d. d For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. สำหรับการเก็บฝุ่นการทำความสะอาดฝุ่นการระบายอากาศในโรงงานโรงพยาบาลอาคาร ฯลฯ
e. อี For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. สำหรับโรงไฟฟ้าพลังงาน: ลำเลียงก๊าซเพิ่มออกซิเจนระบายอากาศทำความสะอาดฝุ่น ฯลฯ




เทคโนโลยีที่สำคัญ


1. อุปกรณ์ใบพัดคู่มือเข้า

  • ตำแหน่ง —— ด้านหน้าใบพัดพัดลม
  • ฟังก์ชั่น - ไม่เพียง แต่สำหรับการปรับความจุของตัวเป่าลมภายใน 45% - 100% แต่ยังเพื่อให้มั่นใจว่าตัวเป่าลมจะไปถึงประสิทธิภาพสูงสุดภายในขอบเขตการปรับโดยเฉพาะอย่างยิ่งเมื่อพารามิเตอร์การทำงานเบี่ยงเบนจากข้อมูลที่ออกแบบ (อุณหภูมิต่ำหรือความดันต่ำ)
  • Adjusting——automatic or manual operation by clicking the touch screen on blower control box. การปรับ - - การทำงานอัตโนมัติหรือด้วยตนเองโดยการคลิกที่หน้าจอสัมผัสบนกล่องควบคุมตัวเป่าลม Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. ภายใต้การทำงานอัตโนมัติใบพัดนำเข้าจะถูกปรับโดยผู้ให้บริการไฟฟ้าตามอัตราส่วนที่กำหนดหลังจากได้รับสัญญาณ DC 4-20mA ในขณะที่อยู่ภายใต้การทำงานด้วยมือหรือสภาพการบำรุงรักษาใบพัดจะถูกปรับด้วยตนเอง
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 0

2. การออกแบบรูปก้นหอยผู้ใหญ่




ประสิทธิภาพลมที่เชื่อถือได้ประสิทธิภาพสูงประสิทธิภาพหลายตัวแปร 85%

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 1

3. ใบพัดประสิทธิภาพสูง

  • เส้นโค้งของใบพัดถูกเลือกซ้ำเพื่อจำลองสภาพการทำงานบนคอมพิวเตอร์และเหมาะสมยิ่งขึ้นสำหรับการไหลของก๊าซจริง
  • ทำจากโลหะผสมอลูมิเนียมทางอากาศหรือสแตนเลสเปิดทางโค้งงอกลับ (มุมจุ่มน้อยที่สุด 6 องศา) พื้นผิวกลึงละเอียด
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 2

4. โครงสร้างกล่องเกียร์แบบ Step-up และแบริ่งที่มีความน่าเชื่อถือสูง



  • กล่องเกียร์เป็นโครงสร้างแนวนอน - แยกส่วนรูปก้นหอยเชื่อมต่อกับท่อต่ำและแยกออกจากปลอกด้านบนซึ่งช่วยลดเวลาที่ต้องใช้สำหรับการถอดฝาครอบกล่อง

  • เพลาความเร็วสูงใช้เทคโนโลยีดิสก์แรงขับแบบแข็งประสิทธิภาพสูงและการสูญเสียทางกลต่ำได้รับการยืนยันโดยการสัมผัสกับสาย
  • แบริ่งวงรี (คลาดเคลื่อน) นำมาใช้กับเกียร์ขนาดใหญ่แบริ่งเอียงแผ่นสำหรับเกียร์ความเร็วสูง
  • The shaft of blower and gear is made of heat-treated forging steel and proper grinded. เพลาของเครื่องเป่าลมและเกียร์ทำจากเหล็กตีขึ้นรูปด้วยความร้อนและการบดที่เหมาะสม Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. ทุกความเร็ววิกฤตแนวนอนอยู่ภายในขอบเขตของ± 15% กว่าความเร็วปกติและความเร็วเรโซแนนซ์แรงบิดอยู่ภายในขอบเขตของ± 10% จากความเร็วในการวิ่งชิ้นส่วนที่หมุนได้ทั้งหมดจะสมดุลแบบไดนามิก
  • สเต็ปอัพเป็นแบบขดลวดแกนขนานพร้อมกับเฟืองขนาดเล็กและเพลาหมุน

  • ทำจากการชุบผิวโลหะปลอมเหล็กและบดอย่างแม่นยำดัชนีบริการของเกียร์อย่างน้อย 1.8
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 3

5. การขับขี่ด้วยเกียร์ที่มีความแม่นยำสูง

  • เกียร์ของเกรดคุณภาพสูงนำมาใช้
  • เกรดความแม่นยำของเกียร์นั้นเสถียรที่ ISO1328 5 ~ 4
  • เกรดความแม่นยำสามารถเข้าถึง 3
  • เกรดความแม่นยำเท่ากับ AGMA มาตรฐานหรือ DIN
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 4

6. การเชื่อมต่อระหว่างใบพัดและเพลาความเร็วสูง

  • ใช้ประเภทการเชื่อมต่อของปุ่มตรงหน้า (พิน) และเพลารูปสามเหลี่ยม
  • พลังสูงสุดที่สามารถถ่ายโอนได้ถึง 3,000 กิโลวัตต์
  • สะดวกในการประกอบและถอดแยกชิ้นส่วนโดยไม่เกิดความเสียหายกับชิ้นส่วน
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 5

7. ซีลประสิทธิภาพสูง

  • The material of seals is alloy of soft texture. วัสดุของซีลเป็นโลหะผสมของพื้นผิวที่อ่อนนุ่ม (spiral seal adopted) (ซีลเกลียวนำมาใช้)
  • ฟังก์ชั่นที่เชื่อถือได้อายุการใช้งานนาน
  • ไม่มีปัญหาการรั่วไหล
  • ต้นทุนต่ำที่ต้องการสำหรับการบำรุงรักษาสะดวกในการเปลี่ยน
  • การใช้พลังงานลดลงโดยไม่มีแรงเสียดทาน





ผลการดำเนินงาน

  • คุณสมบัติที่โดดเด่นที่สุดของเครื่องเป่าลม GS คือประสิทธิภาพการใช้พลังงาน

ตั้งแต่วันที่ 1 มีนาคม 2009 เราได้เริ่มทดลองใช้เครื่องเป่าลม (รุ่น: GS160) ในโรงบำบัดน้ำเสีย Qiting



เมื่อเปรียบเทียบกับเครื่องเป่าลมสองรากแต่ละความจุ 80m3 / นาทีและกำลังมอเตอร์ 132kW ดำเนินการมาก่อนทุกเดือน 3,400,000 หยวนได้รับการบันทึกหลังจากใช้ GS Single-centrifuge ความเร็วสูง Centrifugal Blower แม้ว่ามันจะไม่ทำงานเต็มที่

  • ปลอดภัยและสะดวกยิ่งขึ้น

ควบคุมเต็มรูปแบบโดยอัตโนมัติพร้อมกับบันทึกทุกรายละเอียดสะดวกสำหรับผู้ปฏิบัติงาน

  • เสียงเบา

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 6DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 7

ภาพการติดตั้งอื่น ๆ :
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 8    DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 9




การประกอบแบบของชุดโบลเวอร์
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 10

ขอบเขตอุปทานมาตรฐาน

1. ตัวเป่าลมตัวหลัก
2. คู่มือใบพัดเข้า
3. ปากเงียบ
4. สแตนเลสที่มีความยืดหยุ่นข้อต่อ
5. กล่องเกียร์ความเร็วสูง
7. วาล์วปล่อย
8. เช็ควาล์ว
9. ฐานเฟรม
10. ระบบน้ำมันหล่อลื่น
11. กล่องควบคุม PLC
12. มอเตอร์
