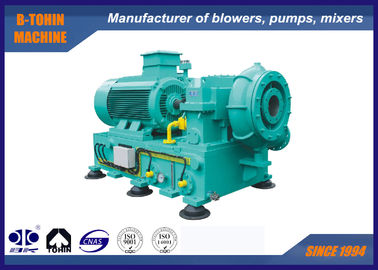

120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower

รายละเอียดสินค้า:

สถานที่กำเนิด:	China
ชื่อแบรนด์:	BK
ได้รับการรับรอง:	ISO9001/ISO14001
หมายเลขรุ่น:	GS120-2.0

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 set
ราคา:	Negotiation
รายละเอียดการบรรจุ:	Export standard wooden case
เวลาการส่งมอบ:	20-40 working days, depends on order amount and specification
เงื่อนไขการชำระเงิน:	L/C, T/T
สามารถในการผลิต:	10 SETS per month

ติดต่อ

รายละเอียดสินค้า

ความจุอากาศ:	120m3 / นาที	ปล่อยแรงดันที่แตกต่าง:	100Kpa
กำลังมอเตอร์:	250KW	ปล่อยเจาะ:	DN300 (12” )
ประเภทระบายความร้อน:	น้ำ	ประเภทขับเคลื่อน:	การมีเพศสัมพันธ์
แสงสูง:	high speed centrifugal blower , industrial fans blowers

120m3 / นาทีขั้นตอนเดียวพัดลมแบบแรงเหวี่ยง, ปลุกระดม aretion, ปากเป่าใบพัด

เกี่ยวกับ GS

เครื่องเป่าลมแรงเหวี่ยงความเร็วสูง GS Single ใช้สำหรับการเติมอากาศในระบบบำบัดน้ำเสียโดยเฉพาะ

Single phase high speed centrifugal blower which has more than 80% efficiency can replace Roots blower and multi-phase centrifugal blower. พัดลมแรงเหวี่ยงความเร็วสูงแบบเฟสเดียวซึ่งมีประสิทธิภาพมากกว่า 80% สามารถแทนที่รูทโบลเวอร์และโบลเวอร์แบบแรงเหวี่ยงหลายเฟส Compared with Roots blower, it is a revolutionary improvement. เปรียบเทียบกับ Roots blower มันเป็นการปรับปรุงที่ปฏิวัติวงการ

ข้อมูลจำเพาะ

หมายเลขรุ่น	GS120-2.0
ปล่อยแรงดันที่แตกต่าง	100KPA
กำลังมอเตอร์	250KW
ความจุอากาศ	120m3 / นาที
ประเภทมอเตอร์	380/400/415 / 440V / 6KV / 10KV, 3PHASES, 50 / 60HZ
แบรนด์มอเตอร์	มาตรฐาน: ซีเมนส์ Beide หรือ Wannan มอเตอร์ ซีเมนส์และ ABB มอเตอร์สำหรับตัวเลือกของคุณ

การประยุกต์ใช้งาน

a. For Cement industry: cement conveying blower,ventilating, etc. สำหรับอุตสาหกรรมปูนซีเมนต์: ซีเมนต์ลำเลียงพัดลมระบายอากาศ ฯลฯ

b. ข For Sewage Treatment System: aeration blower, back-washing blower, etc. สำหรับระบบบำบัดน้ำเสีย: เครื่องเติมอากาศ, พัดลมเป่าซักกลับ, ฯลฯ

c. ค. For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. สำหรับการลำเลียงด้วยลม: เพื่อลำเลียงวัสดุที่เป็นผงเช่นแป้งซีเมนต์ทรายเม็ดพืช ฯลฯ

d. d For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. สำหรับการเก็บฝุ่นการทำความสะอาดฝุ่นการระบายอากาศในโรงงานโรงพยาบาลอาคาร ฯลฯ

e. อี For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. สำหรับโรงไฟฟ้าพลังงาน: ลำเลียงก๊าซเพิ่มออกซิเจนระบายอากาศทำความสะอาดฝุ่น ฯลฯ

เทคโนโลยีที่สำคัญ

1. อุปกรณ์ใบพัดคู่มือเข้า

ตำแหน่ง —— ด้านหน้าใบพัดพัดลม
ฟังก์ชั่น - ไม่เพียง แต่สำหรับการปรับความจุของตัวเป่าลมภายใน 45% - 100% แต่ยังเพื่อให้มั่นใจว่าตัวเป่าลมจะไปถึงประสิทธิภาพสูงสุดภายในขอบเขตการปรับโดยเฉพาะอย่างยิ่งเมื่อพารามิเตอร์การทำงานเบี่ยงเบนจากข้อมูลที่ออกแบบ (อุณหภูมิต่ำหรือความดันต่ำ)
Adjusting——automatic or manual operation by clicking the touch screen on blower control box. การปรับ - - การทำงานอัตโนมัติหรือด้วยตนเองโดยการคลิกที่หน้าจอสัมผัสบนกล่องควบคุมตัวเป่าลม Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. ภายใต้การทำงานอัตโนมัติใบพัดนำเข้าจะถูกปรับโดยผู้ให้บริการไฟฟ้าตามอัตราส่วนที่กำหนดหลังจากได้รับสัญญาณ DC 4-20mA ในขณะที่อยู่ภายใต้การทำงานด้วยมือหรือสภาพการบำรุงรักษาใบพัดจะถูกปรับด้วยตนเอง

2. การออกแบบรูปก้นหอยผู้ใหญ่

ประสิทธิภาพลมที่เชื่อถือได้ประสิทธิภาพสูงประสิทธิภาพหลายตัวแปร 85%

3. ใบพัดประสิทธิภาพสูง

เส้นโค้งของใบพัดถูกเลือกซ้ำเพื่อจำลองสภาพการทำงานบนคอมพิวเตอร์และเหมาะสมยิ่งขึ้นสำหรับการไหลของก๊าซจริง
ทำจากโลหะผสมอลูมิเนียมทางอากาศหรือสแตนเลสเปิดทางโค้งงอกลับ (มุมจุ่มน้อยที่สุด 6 องศา) พื้นผิวกลึงละเอียด

4. โครงสร้างกล่องเกียร์แบบ Step-up และแบริ่งที่มีความน่าเชื่อถือสูง

กล่องเกียร์เป็นโครงสร้างแนวนอน - แยกส่วนรูปก้นหอยเชื่อมต่อกับท่อต่ำและแยกออกจากปลอกด้านบนซึ่งช่วยลดเวลาที่ต้องใช้สำหรับการถอดฝาครอบกล่อง
เพลาความเร็วสูงใช้เทคโนโลยีดิสก์แรงขับแบบแข็งประสิทธิภาพสูงและการสูญเสียทางกลต่ำได้รับการยืนยันโดยการสัมผัสกับสาย
แบริ่งวงรี (คลาดเคลื่อน) นำมาใช้กับเกียร์ขนาดใหญ่แบริ่งเอียงแผ่นสำหรับเกียร์ความเร็วสูง
The shaft of blower and gear is made of heat-treated forging steel and proper grinded. เพลาของเครื่องเป่าลมและเกียร์ทำจากเหล็กตีขึ้นรูปด้วยความร้อนและการบดที่เหมาะสม Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. ทุกความเร็ววิกฤตแนวนอนอยู่ภายในขอบเขตของ± 15% กว่าความเร็วปกติและความเร็วเรโซแนนซ์แรงบิดอยู่ภายในขอบเขตของ± 10% จากความเร็วในการวิ่งชิ้นส่วนที่หมุนได้ทั้งหมดจะสมดุลแบบไดนามิก
สเต็ปอัพเป็นแบบขดลวดแกนขนานพร้อมกับเฟืองขนาดเล็กและเพลาหมุน
ทำจากการชุบผิวโลหะปลอมเหล็กและบดอย่างแม่นยำดัชนีบริการของเกียร์อย่างน้อย 1.8

5. การขับขี่ด้วยเกียร์ที่มีความแม่นยำสูง

เกียร์ของเกรดคุณภาพที่ดีกว่านำมาใช้
เกรดความแม่นยำของเกียร์นั้นเสถียรที่ ISO1328 5 ~ 4
เกรดความแม่นยำสามารถเข้าถึง 3
เกรดความแม่นยำเท่ากับ AGMA มาตรฐานหรือ DIN

6. การเชื่อมต่อระหว่างใบพัดและเพลาความเร็วสูง

ใช้ประเภทการเชื่อมต่อของปุ่มตรงหน้า (พิน) และเพลารูปสามเหลี่ยม
พลังที่ยิ่งใหญ่ที่สุดที่มันสามารถถ่ายโอนได้ถึง 3,000 กิโลวัตต์
สะดวกในการประกอบและถอดแยกชิ้นส่วนโดยไม่เกิดความเสียหายกับชิ้นส่วน

7. ซีลประสิทธิภาพสูง

The material of seals is alloy of soft texture. วัสดุของซีลเป็นโลหะผสมของพื้นผิวที่อ่อนนุ่ม (spiral seal adopted) (ซีลเกลียวนำมาใช้)
ฟังก์ชั่นที่เชื่อถือได้อายุการใช้งานนาน
ไม่มีปัญหาการรั่วไหล
ต้นทุนต่ำที่ต้องการสำหรับการบำรุงรักษาสะดวกในการเปลี่ยน
การใช้พลังงานลดลงโดยไม่มีแรงเสียดทาน

ผลการดำเนินงาน

คุณสมบัติที่โดดเด่นที่สุดของเครื่องเป่าลม GS คือประสิทธิภาพการใช้พลังงาน

ตั้งแต่วันที่ 1 มีนาคม 2009 เราได้เริ่มทดลองใช้เครื่องเป่าลม (รุ่น: GS160) ในโรงบำบัดน้ำเสีย Qiting

เมื่อเปรียบเทียบกับเครื่องเป่าลมสองรากแต่ละความจุ 80m3 / นาทีและกำลังมอเตอร์ 132kW ดำเนินการมาก่อนทุกเดือน 3,400,000 หยวนได้รับการบันทึกหลังจากใช้ GS Single-centrifuge ความเร็วสูง Centrifugal Blower แม้ว่ามันจะไม่ทำงานเต็มที่
