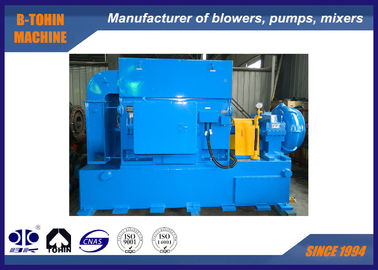

15000m3/h 400KW Single Stage Industrial Centrifugal Blowers with Arero metal impeller

15000m3/h 400KW Single Stage Industrial Centrifugal Blowers with Arero metal impeller

  • 15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller
  • 15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller
รายละเอียดสินค้า:
Place of Origin: China
ชื่อแบรนด์: BK
ได้รับการรับรอง: ISO9001/ISO14001
Model Number: GS250-1.75
การชำระเงิน:
Minimum Order Quantity: 1 set
ราคา: Negotiation
Packaging Details: Export standard wooden case
Delivery Time: 20-40 working days, depends on order amount and specification
Payment Terms: L/C, T/T
Supply Ability: 10 SETS per month
ติดต่อ
รายละเอียดสินค้า
ความจุอากาศ: 250m3 / นาที ปล่อยแรงดันที่แตกต่าง: 75KPA
กำลังมอเตอร์: 400KW ปล่อยเจาะ: DN400 (14” )
ประเภทระบายความร้อน: น้ำ ประเภทขับเคลื่อน: การมีเพศสัมพันธ์
แสงสูง:

high speed centrifugal blower

,

industrial fans blowers


พัดลมแบบแรงเหวี่ยงขั้นตอนเดียว, 15000m3 / h, 400KW, ใบพัดโลหะ Arero



เกี่ยวกับ GS


Single-speed High-speed centrifugal blower is the new product which designed by B-Tohin Machine. โบลเวอร์แรงเหวี่ยงความเร็วสูงความเร็วเดียวเป็นผลิตภัณฑ์ใหม่ที่ออกแบบโดย B-Tohin Machine The pneumatic performance and structural design of the series of products has reached the advanced level ประสิทธิภาพลมและการออกแบบโครงสร้างของชุดผลิตภัณฑ์ได้ถึงระดับสูง

ของผลิตภัณฑ์ที่คล้ายคลึงกันที่บ้านและต่างประเทศ. เครื่องเป่าลมที่ใช้กันอย่างแพร่หลายในการบำบัดน้ำเสีย, โลหะ,

ฟลูอิไดเซชันของบอยเลอร์ของฟลูอิไดเซชันแบบหมุนเวียนในสถานีพลังงาน, desulphurization ไอเสีย, ร้านขายยา,

ผู้สนับสนุนก๊าซและอื่น ๆ






ข้อมูลจำเพาะ


หมายเลขรุ่น

GS250-1.75

ปล่อยแรงดันที่แตกต่าง

75KPA

กำลังมอเตอร์

400KW

ความจุอากาศ

250m3 / นาที

ประเภทมอเตอร์

380/400/415 / 440V / 6KV / 10KV, 3PHASES, 50 / 60HZ

แบรนด์มอเตอร์

มาตรฐาน: ซีเมนส์ Beide หรือ Wannan มอเตอร์
ซีเมนส์และ ABB มอเตอร์สำหรับตัวเลือกของคุณ





การประยุกต์ใช้งาน

a. For Cement industry: cement conveying blower,ventilating, etc. สำหรับอุตสาหกรรมปูนซีเมนต์: ซีเมนต์ลำเลียงพัดลมระบายอากาศ ฯลฯ
b. For Sewage Treatment System: aeration blower, back-washing blower, etc. สำหรับระบบบำบัดน้ำเสีย: เครื่องเติมอากาศ, พัดลมเป่าซักกลับ, ฯลฯ
c. ค. For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. สำหรับการลำเลียงด้วยลม: เพื่อลำเลียงวัสดุที่เป็นผงเช่นแป้งซีเมนต์ทรายเม็ดพืช ฯลฯ
d. d For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. สำหรับการเก็บฝุ่นการทำความสะอาดฝุ่นการระบายอากาศในโรงงานโรงพยาบาลอาคาร ฯลฯ
e. อี For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. สำหรับโรงไฟฟ้าพลังงาน: ลำเลียงก๊าซเพิ่มออกซิเจนระบายอากาศทำความสะอาดฝุ่น ฯลฯ




เทคโนโลยีที่สำคัญ


1. อุปกรณ์ใบพัดคู่มือเข้า

  • ตำแหน่ง —— ด้านหน้าใบพัดพัดลม
  • ฟังก์ชั่น - ไม่เพียง แต่สำหรับการปรับความจุของตัวเป่าลมภายใน 45% - 100% แต่ยังเพื่อให้มั่นใจว่าตัวเป่าลมจะไปถึงประสิทธิภาพสูงสุดภายในขอบเขตการปรับโดยเฉพาะอย่างยิ่งเมื่อพารามิเตอร์การทำงานเบี่ยงเบนจากข้อมูลที่ออกแบบ (อุณหภูมิต่ำหรือความดันต่ำ)
  • Adjusting——automatic or manual operation by clicking the touch screen on blower control box. การปรับ - - การทำงานอัตโนมัติหรือด้วยตนเองโดยการคลิกที่หน้าจอสัมผัสบนกล่องควบคุมตัวเป่าลม Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. ภายใต้การทำงานอัตโนมัติใบพัดนำเข้าจะถูกปรับโดยผู้ให้บริการไฟฟ้าตามอัตราส่วนที่กำหนดหลังจากได้รับสัญญาณ DC 4-20mA ในขณะที่อยู่ภายใต้การทำงานด้วยมือหรือสภาพการบำรุงรักษาใบพัดจะถูกปรับด้วยตนเอง
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 0

2. การออกแบบรูปก้นหอยผู้ใหญ่




ประสิทธิภาพลมที่เชื่อถือได้ประสิทธิภาพสูงประสิทธิภาพหลายตัวแปร 85%

15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 1

3. ใบพัดประสิทธิภาพสูง

  • เส้นโค้งของใบพัดถูกเลือกซ้ำเพื่อจำลองสภาพการทำงานบนคอมพิวเตอร์และเหมาะสมยิ่งขึ้นสำหรับการไหลของก๊าซจริง
  • ทำจากโลหะผสมอลูมิเนียมทางอากาศหรือสแตนเลสเปิดทางโค้งงอกลับ (มุมจุ่มน้อยที่สุด 6 องศา) พื้นผิวกลึงละเอียด
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 2

4. โครงสร้างกล่องเกียร์แบบ Step-up และแบริ่งที่มีความน่าเชื่อถือสูง



  • กล่องเกียร์เป็นโครงสร้างแนวนอน - แยกส่วนรูปก้นหอยเชื่อมต่อกับท่อต่ำและแยกออกจากปลอกด้านบนซึ่งช่วยลดเวลาที่ต้องใช้สำหรับการถอดฝาครอบกล่อง

  • เพลาความเร็วสูงใช้เทคโนโลยีดิสก์แรงขับแบบแข็งประสิทธิภาพสูงและการสูญเสียทางกลต่ำได้รับการยืนยันโดยการสัมผัสกับสาย
  • แบริ่งวงรี (คลาดเคลื่อน) นำมาใช้กับเกียร์ขนาดใหญ่แบริ่งเอียงแผ่นสำหรับเกียร์ความเร็วสูง
  • The shaft of blower and gear is made of heat-treated forging steel and proper grinded. เพลาของเครื่องเป่าลมและเกียร์ทำจากเหล็กตีขึ้นรูปด้วยความร้อนและการบดที่เหมาะสม Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. ทุกความเร็ววิกฤตแนวนอนอยู่ภายในขอบเขตของ± 15% กว่าความเร็วปกติและความเร็วเรโซแนนซ์แรงบิดอยู่ภายในขอบเขตของ± 10% จากความเร็วในการวิ่งชิ้นส่วนที่หมุนได้ทั้งหมดจะสมดุลแบบไดนามิก
  • สเต็ปอัพเป็นแบบขดลวดแกนขนานพร้อมกับเฟืองขนาดเล็กและเพลาหมุน

  • ทำจากการชุบผิวโลหะปลอมเหล็กและบดอย่างแม่นยำดัชนีบริการของเกียร์อย่างน้อย 1.8
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 3

5. การขับขี่ด้วยเกียร์ที่มีความแม่นยำสูง

  • เกียร์ของเกรดคุณภาพสูงนำมาใช้
  • เกรดความแม่นยำของเกียร์นั้นเสถียรที่ ISO1328 5 ~ 4
  • เกรดความแม่นยำสามารถเข้าถึง 3
  • เกรดความแม่นยำเท่ากับ AGMA มาตรฐานหรือ DIN
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 4

6. การเชื่อมต่อระหว่างใบพัดและเพลาความเร็วสูง

  • ใช้ประเภทการเชื่อมต่อของปุ่มตรงหน้า (พิน) และเพลารูปสามเหลี่ยม
  • พลังสูงสุดที่สามารถถ่ายโอนได้ถึง 3,000 กิโลวัตต์
  • สะดวกในการประกอบและถอดแยกชิ้นส่วนโดยไม่เกิดความเสียหายกับชิ้นส่วน
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 5

7. ซีลประสิทธิภาพสูง

  • The material of seals is alloy of soft texture. วัสดุของซีลเป็นโลหะผสมของพื้นผิวที่อ่อนนุ่ม (spiral seal adopted) (ซีลเกลียวนำมาใช้)
  • ฟังก์ชั่นที่เชื่อถือได้อายุการใช้งานนาน
  • ไม่มีปัญหาการรั่วไหล
  • ต้นทุนต่ำที่ต้องการสำหรับการบำรุงรักษาสะดวกในการเปลี่ยน
  • การใช้พลังงานลดลงโดยไม่มีแรงเสียดทาน





ผลการดำเนินงาน

  • คุณสมบัติที่โดดเด่นที่สุดของเครื่องเป่าลม GS คือประสิทธิภาพการใช้พลังงาน

ตั้งแต่วันที่ 1 มีนาคม 2009 เราได้เริ่มทดลองใช้เครื่องเป่าลม (รุ่น: GS160) ในโรงบำบัดน้ำเสีย Qiting



เมื่อเปรียบเทียบกับเครื่องเป่าลมสองรากแต่ละความจุ 80m3 / นาทีและกำลังมอเตอร์ 132kW ดำเนินการมาก่อนทุกเดือน 3,400,000 หยวนได้รับการบันทึกหลังจากใช้ GS Single-centrifuge ความเร็วสูง Centrifugal Blower แม้ว่ามันจะไม่ทำงานเต็มที่

  • ปลอดภัยและสะดวกยิ่งขึ้น

ควบคุมเต็มรูปแบบโดยอัตโนมัติพร้อมกับบันทึกทุกรายละเอียดสะดวกสำหรับผู้ปฏิบัติงาน

  • เสียงเบา

15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 615000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 7




การประกอบแบบของชุดโบลเวอร์
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 8

ขอบเขตอุปทานมาตรฐาน

1. ตัวเป่าลมตัวหลัก
2. คู่มือใบพัดเข้า
3. ปากเงียบ
4. สแตนเลสที่มีความยืดหยุ่นข้อต่อ
5. กล่องเกียร์ความเร็วสูง
7. วาล์วปล่อย
8. เช็ควาล์ว
9. ฐานเฟรม
10. ระบบน้ำมันหล่อลื่น
11. กล่องควบคุม PLC
12. มอเตอร์
