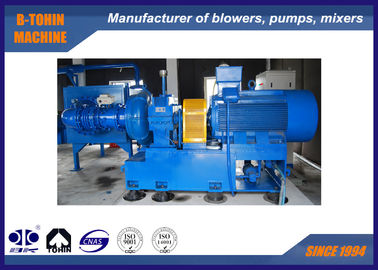

Industrial Single Stage Centrifugal Blowers smoke desulfurizing compressor

หมายเลขรุ่น

GS160-1.8

แรงดันดิฟเฟอเรนเชียลทางออก

80KPA

กำลังมอเตอร์

280KW

ความจุอากาศ

160m3/min

ประเภทมอเตอร์

380/400/415/440V/6KV/10KV, 3 เฟส, 50/60HZ

1. อุปกรณ์นำทางลมเข้า

• ตำแหน่ง — ด้านหน้าใบพัดโบลเวอร์

  ---

• ฟังก์ชัน — ไม่เพียงแต่สำหรับการปรับความจุของโบลเวอร์ภายใน 45% - 100% เท่านั้น แต่ยังเพื่อให้แน่ใจว่าโบลเวอร์จะได้รับประสิทธิภาพสูงสุดภายในขอบเขตการปรับของมัน โดยเฉพาะอย่างยิ่งเมื่อพารามิเตอร์การทำงานเบี่ยงเบนไปจากข้อมูลที่ออกแบบไว้ (อุณหภูมิต่ำหรือความดันต่ำ)

  ---

• การปรับ — การทำงานอัตโนมัติหรือด้วยตนเองโดยการคลิกหน้าจอสัมผัสบนกล่องควบคุมโบลเวอร์ ภายใต้การทำงานอัตโนมัติ ใบพัดนำทางลมเข้าจะถูกปรับโดยตัวกระตุ้นไฟฟ้าตามอัตราส่วนที่ตั้งไว้หลังจากได้รับสัญญาณ DC 4-20mA ในขณะที่ภายใต้การทำงานด้วยตนเองหรือสภาวะการบำรุงรักษา ใบพัดจะถูกปรับด้วยตนเอง

2. การออกแบบโวลูทที่สมบูรณ์


ประสิทธิภาพทางอากาศที่เชื่อถือได้, ประสิทธิภาพสูง, ประสิทธิภาพหลายตัวแปร 85%

3. ใบพัดประสิทธิภาพสูง

• เส้นโค้งสำหรับใบพัดถูกเลือกโดยการจำลองสภาวะการทำงานบนคอมพิวเตอร์ และเหมาะสมกับอัตราการไหลของก๊าซจริงได้ดียิ่งขึ้น

  ---

• ทำจากอลูมิเนียมอัลลอยด์เกรดอากาศยานหรือสแตนเลส, แบบเปิดไปด้านหลัง (มุมเอียงน้อยที่สุด 6 องศา), พื้นผิวผ่านการตกแต่งอย่างละเอียด

4. โครงสร้างกระปุกเกียร์ทดรอบและแบริ่งความน่าเชื่อถือสูง



• กระปุกเกียร์มีโครงสร้างแบบแยกแนวนอน, ตัวเรือนโวลูทเชื่อมต่อกับตัวเรือนด้านล่างและแยกออกจากตัวเรือนด้านบน ซึ่งช่วยลดเวลาที่ต้องใช้ในการถอดฝาครอบกล่อง

• ---

  เพลาความเร็วสูงใช้เทคโนโลยีแผ่นกันรุนแบบแข็ง, ประสิทธิภาพสูงและการสูญเสียทางกลต่ำได้รับการยืนยันจากการสัมผัสแบบเส้นตรง
• ใช้แบริ่งแบบวงรี (เยื้องศูนย์) สำหรับเฟืองใหญ่, แบริ่งแบบเอียงสำหรับเฟืองความเร็วสูง

  ---

• เพลาของโบลเวอร์และเฟืองทำจากเหล็กฟอร์จที่ผ่านการอบชุบและขัดเงาอย่างเหมาะสม ความเร็ววิกฤตในแนวนอนแต่ละค่าอยู่ในช่วง ±15% ของความเร็วปกติ และความเร็วเรโซแนนซ์บิดอยู่ในช่วง ±10% ของความเร็วในการทำงาน ชิ้นส่วนหมุนทั้งหมดได้รับการถ่วงดุลแบบไดนามิก

  ---

• เฟืองทดรอบเป็นแบบเฟืองเฉียงแกนขนานพร้อมเฟืองเล็กและเพลาหมุนในตัว

• ---

  ทำจากเหล็กอัลลอยด์ฟอร์จที่ผ่านการชุบแข็งผิวและขัดเงาอย่างแม่นยำ ดัชนีบริการของเฟืองอยู่ที่อย่างน้อย 1.8

5. การขับเคลื่อนด้วยเฟืองความแม่นยำสูง

• ใช้เฟืองคุณภาพเกรดสูงกว่า

  ---

• เกรดความแม่นยำของเฟืองคงที่ที่ ISO1328 5~4

  ---

• เกรดความแม่นยำสามารถถึง 3
•  เกรดความแม่นยำเทียบเท่ามาตรฐาน AGMA หรือ DIN

6. การเชื่อมต่อระหว่างใบพัดและเพลาความเร็วสูง

• ใช้ประเภทการเชื่อมต่อแบบลิ่มปลายตรง (สลัก) และเพลาสามเหลี่ยม

  ---

• กำลังสูงสุดที่สามารถส่งได้ถึง 3,000 กิโลวัตต์

  ---

• สะดวกในการประกอบและถอดประกอบโดยไม่ทำให้ชิ้นส่วนเสียหาย

7. ซีลประสิทธิภาพสูง

• วัสดุของซีลเป็นอัลลอยด์เนื้อนุ่ม (ใช้ซีลแบบเกลียว)

  ---

• ฟังก์ชันที่เชื่อถือได้, อายุการใช้งานยาวนาน

  ---

• ไม่มีปัญหาการรั่วซึม

  ---

• ค่าใช้จ่ายในการบำรุงรักษาต่ำ, สะดวกในการเปลี่ยน

  ---

• ลดการใช้พลังงานจากการไม่มีแรงเสียดทาน
