สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | BK |
ได้รับการรับรอง: | ISO9001/ISO14001 |
หมายเลขรุ่น: | YU-EG200 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กรณีไม้ส่งออกมาตรฐาน |
เวลาการส่งมอบ: | 15 ถึง 30 วันทำการขึ้นอยู่กับจำนวนสั่งซื้อและข้อกำหนด |
สามารถในการผลิต: | 20 ชุดต่อเดือน |
ความจุ: | 20.64-45.47m3 / นาที | ปล่อยแรงดันที่แตกต่าง: | 10-70KPA |
---|---|---|---|
ขนาดเจาะ: | DN200 (8” ) | ประเภทระบายความร้อน: | น้ำ |
ประเภทการเชื่อมต่อ: | สายพานขับเคลื่อน | สายพานและรอก: | ก๊าซชีวภาพก๊าซเสียสื่อลำเลียงระเบิด |
แสงสูง: | เครื่องเป่าลมธรรมชาติ,หัวกัดโรตารี่โรตารี่ |

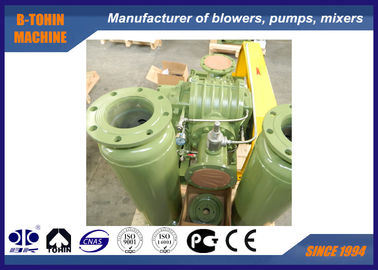

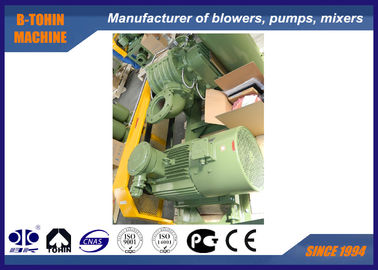

Rotary Biogas Blower, Blower ของเสียและก๊าซไวไฟ, Root Blower ชนิดก๊าซ
เกี่ยวกับ YU-EG
Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. นับตั้งแต่ก่อตั้งขึ้น B-Tohin ได้นำเข้าเทคโนโลยีขั้นสูงและอุปกรณ์และพัฒนาผลิตภัณฑ์ใหม่อย่างต่อเนื่อง Based on many years' experience in roots blower industry, B-Tohin developed a new product: YU-EG Roots blower, which has anti-corrosive coating PTFE on its inside over-current parts. จากประสบการณ์หลายปีในอุตสาหกรรมเครื่องเป่าราก B-Tohin พัฒนาผลิตภัณฑ์ใหม่: YU-EG Roots blower ซึ่งมีการเคลือบป้องกันการกัดกร่อน PTFE บนชิ้นส่วนที่อยู่ภายในปัจจุบัน It is applicable to deliver special gas, such as bio gas, acid gas, alkali gas and other waste gas. มันสามารถใช้ในการส่งก๊าซพิเศษเช่นก๊าซชีวภาพก๊าซกรดก๊าซอัลคาไลและก๊าซเสียอื่น ๆ
ข้อมูลจำเพาะ
แบบ |
YU-EG200 |
ความจุอากาศ |
20.64-45.47m3/นาที |
ปล่อยแรงดันที่แตกต่าง |
10-70KPA |
ความเร็วหมุน |
850-1400rpm |
ระบายความร้อนปริมาณน้ำ |
20 ลิตร / นาที |
ประเภทมอเตอร์ |
15-75KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, มอเตอร์ชนิดป้องกันการระเบิด |
แบรนด์มอเตอร์ |
มาตรฐาน: ซีเมนส์ Beide หรือ Wannan มอเตอร์ ซีเมนส์และ ABB มอเตอร์สำหรับตัวเลือกของคุณ |
ประเภทการติดตั้ง |
มาตรฐาน: ประเภทแนวตั้ง |
NW ของโบลเวอร์โดยไม่มีมอเตอร์ |
850kg |
ขนาดบรรจุประมาณ |
2.15 * 1.6 * 1.7m (ความยาว * ความกว้าง * ความสูง) |
แผ่นพารามิเตอร์
แบบ |
พอร์ตเดีย (mm) |
ความจุขาเข้า (m3 / นาที) และพลังเพลา (kW) ภายใต้ความกดดันต่างๆ |
คูลลิ่ง น้ำ |
||||||||
ความเร็ว รอบต่อนาที |
0.1kgf / cm2 | 0.2kgf / cm2 | 0.3kgf / cm2 | 0.4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | ||||
YU-EG 200 |
200 (8" ) | 850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | 20 |
1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | |||
1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | |||
1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | |||
1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 |
แบบ |
พอร์ตเดีย (mm) |
ความจุขาเข้า (m3 / นาที) และพลังเพลา (kW) ภายใต้ความกดดันต่างๆ |
คูลลิ่ง น้ำ |
||||||||
ความเร็ว รอบต่อนาที |
0.5kgf / cm2 | 0.6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | ||||
YU-EG 200 |
200 (8" ) | 850 | 21.45 | 27.25 | 20.64 | 32.31 | 20 | ||||
1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | |||||
1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50.55 | |||||
1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | |||||
1400 | 40.79 | 44.88 | 39.98 | 53.21 | 39.25 | 61.54 |
รายการวัสดุ
เลขที่ |
ชื่อส่วน |
จำนวน |
วัสดุ |
|
เลขที่ |
ชื่อส่วน |
จำนวน |
วัสดุ |
1 |
กระบอก |
1 |
HT200 |
|
17 |
เดือยพินรู |
4 |
|
2 |
ขับแผ่นท้าย |
1 |
HT200 |
|
18 |
เกียร์ - จานท้าย |
1 |
HT200 |
3 |
ระบบระบายความร้อน |
|
|
|
19 |
เครื่องอัดจารบี |
2 |
45 # |
4 |
หัวอัดจาระบี |
4 |
ทองแดง |
|
20 |
ถั่วกลม |
2 |
45 # |
5 |
แก๊สซีล |
8 |
PTFE |
|
21 |
ซีลน้ำมัน |
2 |
FPM |
6 |
ซีลน้ำมัน |
4 |
FPM |
|
22 |
โอริง |
2 |
FPM |
7 |
ผลักใบพัด |
1 |
QT500 |
|
23 |
เกียร์เอียงภายใน |
2 |
20CrMnTi |
8 |
โอริง |
8 |
FPM |
|
24 |
น็อตยึด |
2 |
45 # |
9 |
ซีลน้ำมัน |
1 |
FPM |
|
25 |
ปกขวา |
2 |
45 # |
10 |
การแบก |
2 |
GCr15 |
|
26 |
ครอบฝาถังน้ำมัน |
1 |
HT200 |
11 |
สำคัญ |
1 |
45 # |
|
27 |
มาตรวัดระดับน้ำมัน |
1 |
ยาง |
12 |
หุ้มฝาครอบใบพัด |
1 |
45 # |
|
28 |
ฤดูใบไม้ผลิผีเสื้อ |
2 |
65 ล้าน |
13 |
แหวนกระโดด |
2 |
65 ล้าน |
|
29 |
หยุดเครื่องซักผ้า |
2 |
Q235 |
14 |
ใบพัดผลักดัน |
|
QT500 |
|
30 |
ปลั๊กแม่เหล็ก |
1 |
|
15 |
แผ่นปิดใบพัดขับเคลื่อน |
1 |
45 # |
|
วันที่ 31 |
การแบก |
2 |
GCr15 |
16 |
โอริง |
2 |
FPM |
|
32 |
ปลอกแขน |
4 |
45 # |

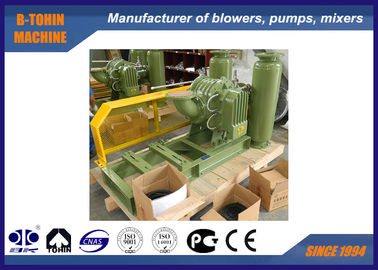

การประกอบแบบของชุดโบลเวอร์
ขอบเขตอุปทานมาตรฐาน
1. เครื่องเป่าเพลา
2. ความดันสูญญากาศบรรเทาวาล์ว
3. เช็ควาล์ว
4. สแตนเลสทางเข้าเครื่องระงับเสียง (พร้อมตัวกรอง)
5. สแตนเลสปล่อยเงียบ
6. ฐานสาธารณะ (พร้อมเข็มขัด)
7. สแตนเลสข้อต่อที่มีความยืดหยุ่นและแผ่นช็อต
8. รอก
9. เครื่องวัดความดัน
10. เข็มขัด
11. สลักเกลียวและถั่วและชิ้นส่วนเชื่อมต่ออื่น ๆ
12. มอเตอร์
