ผู้ผลิตมืออาชีพหลายชนิดของเครื่องเป่าลม
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | BK |
| ได้รับการรับรอง: | ISO9001/ISO14001/CE |
| หมายเลขรุ่น: | BK10034 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กรณีไม้ส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5 ถึง 20 วันทำการขึ้นอยู่กับจำนวนสั่งซื้อและข้อกำหนด |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 50 ชุดต่อเดือน |
| ชื่อ: | เครื่องพัดลมราก 3 ล็อบ | ประเภท: | Positive Displacement, Roots Type, การลำเลียงอากาศ |
|---|---|---|---|
| ความจุอากาศ: | 75.99-160.60ลบ.ม./นาที | ปล่อยความดันแตกต่าง: | 10-60กป |
| พลังงานของเครื่องยนต์: | 37-200KW | ปล่อยเบื่อ: | DN350 (14??) |
| ประเภทการทำความเย็น: | อากาศ | การใช้งาน:: | การเติมอากาศ การล้างย้อนกลับ การลำเลียงด้วยลม ใช้สำหรับบำบัดน้ำ ซีเมนต์ การล้างท่อ โรงไฟฟ้า ฯลฯ |
| วัสดุหลัก: | เหล็กหล่อ | โวลเตชั่น: | 380V / 400V / 415V / 440V / กำหนดเอง |
| ความถี่: | 50เฮิร์ต/60เฮิร์ต | การใช้งาน: | การบำบัดน้ำเสีย |
| แสงสูง: | รากเป่าลมเป่าลม,pneumatic conveying blower |
||

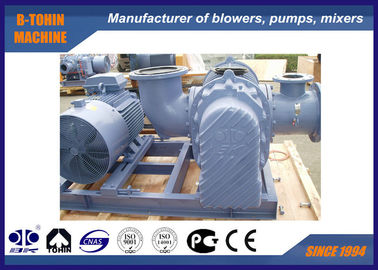

โบลเวอร์กลีบสามดอกขนาดใหญ่ DN350, Oxygen Generator Roots Compressor
เครื่องเป่าลมสามหัวกลมประกอบด้วยการหล่อ ใบพัด, เพลาขับ, แบริ่งและส่วนประกอบอื่น ๆ ข้อดีของมันคือการประหยัดพลังงานอายุการใช้งานยาวนานการไหลของอากาศที่มั่นคงและอื่น ๆ มันถูกนำมาใช้กันอย่างแพร่หลายสำหรับหลายสาขาเช่นการเพาะเลี้ยงสัตว์น้ำการบำบัดน้ำเสียอากาศ / แก๊ส / ธัญพืช / ก๊าซชีวภาพการขนส่ง stc
ข้อมูลจำเพาะ:
แบบ | BK10034 |
ความจุอากาศ | 75.99-160.60 เมตร 3 / นาที |
ปล่อยความแตกต่างของแรงดัน | 10-60KPA |
ความเร็วโรตารี่ | 800-1400rpm |
ประเภทมอเตอร์ | 37kw-200kw 380/400/415 / 440V, 3PHASES, 50 / 60HZ, มอเตอร์ความถี่พร้อมใช้งาน |
แบรนด์มอเตอร์ | มาตรฐาน: เครื่องยนต์ซีเมนส์ Beide หรือ Wannan ซีเมนส์และมอเตอร์ ABB สำหรับทางเลือกของคุณ |
ประเภทการติดตั้ง | มาตรฐาน: ประเภทแนวนอน ประเภทแนวตั้งสำหรับตัวเลือกของคุณ |
| สี | กำหนดมาตรฐาน RAL6011 |
NW ของพัดลมที่ไม่มีมอเตอร์ | 2300 กก |
ขนาดบรรจุประมาณ | 2.7 * 2.1 * 2.65 เมตร (ยาว * กว้าง * สูง) |
คุณสมบัติ:
1. ชุดเครื่องเป่าลมมีการก่อสร้างที่กะทัดรัดซึ่งประกอบด้วยพัดลม, มอเตอร์, ขาเข้าและตัวคายประจุ,
กรอง, ข้อต่อที่ยืดหยุ่น, คลายวาล์ว, วาล์วตรวจสอบและเครื่องวัดความดันและสามารถติดตั้งตู้ควบคุมและตู้อะคูสติก
2. การก่อสร้างขนาดกะทัดรัดฟังก์ชันเต็มรูปแบบและการติดตั้งที่สะดวกทำให้การทำงานง่ายขึ้น
3. ชนิด Tri-lobe ที่มีเส้นโค้งที่ดีที่สุด
4. แบริ่งของ NSK, SKF และซีลน้ำมันที่นำมาใช้เพื่อประสิทธิภาพสูง
แผ่นข้อมูลพารามิเตอร์
| แบบ | Dia Dia (MM) | ความเร็ว | กำลังรับเข้า (m3 / min) และกำลังเพลา (KW) | |||||||
| 0.1kgf / cm2 | 0.2kgf / cm2 | 0.3kgf / cm2 | 0.4kgf / cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| รอบต่อนาที | m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | ||
| BK10034 | 350 (14" ) | 800 | 87.76 | 27.88 | 83.76 | 44.50 | 80.72 | 59.84 | 78.29 | 68.79 |
| 900 | 99.90 | 31.36 | 95.90 | 50.06 | 92.86 | 67.33 | 90.43 | 77.39 | ||
| 1000 | 112.04 | 34.84 | 108.03 | 55.62 | 105.00 | 74.81 | 102.57 | 85.99 | ||
| 1100 | 124.18 | 38.33 | 120.17 | 61.18 | 117.14 | 82.29 | 114.71 | 94.59 | ||
| 1250 | 142.39 | 43.56 | 138.38 | 69.52 | 135.35 | 93.51 | 132.92 | 107.48 | ||
| 1400 | 160.60 | 48.78 | 156.59 | 77.87 | 153.55 | 104.73 | 151.13 | 120.38 | ||
| แบบ | Dia Dia (MM) | ความเร็ว | กำลังรับเข้า (m3 / min) และกำลังเพลา (KW) | |||||||
| 0.5kgf / cm2 | 0.6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| รอบต่อนาที | m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | ||
| BK10034 | 350 (14" ) | 800 | 75.99 | 85.22 | ||||||
| 900 | 88.13 | 95.87 | ||||||||
| 1000 | 100.27 | 106.52 | 98.32 | 127.05 | ||||||
| 1100 | 112.40 | 117.17 | 110.46 | 139.76 | ||||||
| 1250 | 130.61 | 133.15 | 128.67 | 158.81 | ||||||
| 1400 | 148.82 | 149.13 | 146.88 | 177.87 | ||||||
โครงสร้างของตัวเครื่องเป่าลม
เลขที่ | ชื่อชิ้นส่วน | จำนวน | เลขที่ | ชื่อชิ้นส่วน | จำนวน | เลขที่ | ชื่อชิ้นส่วน | จำนวน | ||
1 | ที่เกาะ | 2 | 9 | ฝาปิดด้านซ้าย | 1 | 17 | ถังน้ำมัน | 1 | ||
2 | สลักเกลียวหกเหลี่ยม | 4 | 10 | ขากลม | 4 | 18 | เกียร์ | 2 | ||
3 | ตราประทับ Antidust | 1 | 11 | ปลอก | 1 | 19 | สำคัญ | 2 | ||
4 | ขับเคลื่อนใบพัด | 1 | 12 | ซีลน้ำมัน | 4 | 20 | แขนแกน | 2 | ||
5 | การแบก | 2 | 13 | ฝาปิดด้านขวา | 1 | 21 | การแบก | 2 | ||
6 | ขับเคลื่อนใบพัด | 2 | 14 | สายฟ้า | 16 | 22 | จานแบริ่ง | 2 | ||
7 | ถ้วยฝุ่น | 1 | 15 | คนที่มีชีวิต | 1 | 23 | แผ่นปรับได้ | หลาย | ||
8 | หัวอัดจาระบี | 2 | 16 | สายฟ้า | 8 | 24 | ถั่วแม่เหล็ก | 1 |
การประกอบภาพวาดของชุดเป่าลม
อุปทานมาตรฐานของขอบเขต
1. พัดลมเพลาเปล่า
2. ความดันบรรเทาวาล์ว
3. วาล์วตรวจสอบเวเฟอร์ (ชนิดบาง)
4 ขาเข้าเงียบ (มีตัวกรองอากาศ)
5. เต้ารับเงียบเสียง
6 ฐานสาธารณะ (มีปกเข็มขัด)
7 ข้อต่อยางยืดหยุ่นและแผ่นช็อก
8. มอเตอร์รอก
9. มาตรวัดความดัน
10. สายพาน V
11. สลักเกลียวและถั่วและส่วนเชื่อมต่ออื่น ๆ
12. มอเตอร์ไฟฟ้า
