ผู้ผลิตมืออาชีพหลายชนิดของเครื่องเป่าลม

|
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | BK |
| ได้รับการรับรอง: | ISO9001/ISO14001/CE |
| หมายเลขรุ่น: | BK5006 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กรณีไม้ส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5 ถึง 20 วันทำการขึ้นอยู่กับจำนวนสั่งซื้อและข้อกำหนด |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 100 ชุดต่อเดือน |
| ชื่อ: | เครื่องพัดลมราก 3 ล็อบ | พิมพ์: | Positive Displacement, Roots Type, การลำเลียงอากาศ |
|---|---|---|---|
| ความจุอากาศ: | 4.9-12.14m3/นาที | ความดันที่แตกต่างกันออกไป: | 10-80KPA |
| กำลังมอเตอร์: | 5.5-7.5/11-15/18.5-22KW | บอร์: | DN100 (4”) |
| ประเภทการทำความเย็น: | อากาศ | แอปพลิเคชัน:: | การเติมอากาศ การล้างย้อนกลับ การลำเลียงด้วยลม ใช้สำหรับบำบัดน้ำ ซีเมนต์ การล้างท่อ โรงไฟฟ้า ฯลฯ |
| รอบต่อนาทีของโบลเวอร์: | 850-2000 RMP | แรงดันไฟฟ้า: | 380V / 400V / 415V / 440V / กำหนดเอง |
| ความถี่: | 50เฮิร์ต/60เฮิร์ต | ประเภทการติดตั้ง:: | แนวนอนหรือแนวตั้ง |
| เน้น: | 3 Lobe Roots Blower,เป่าเศษราก |
||

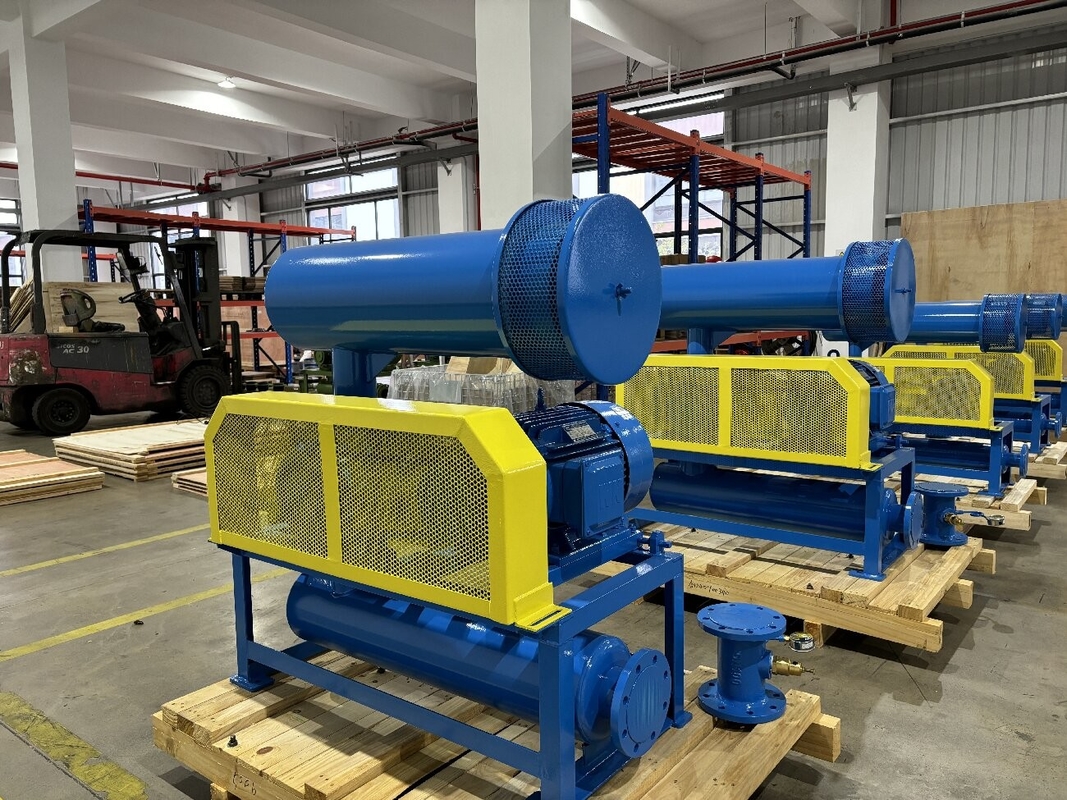

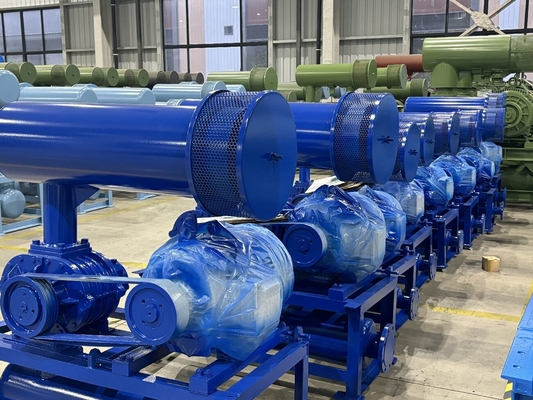

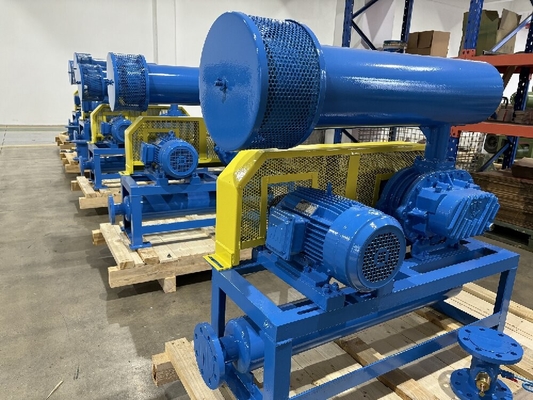

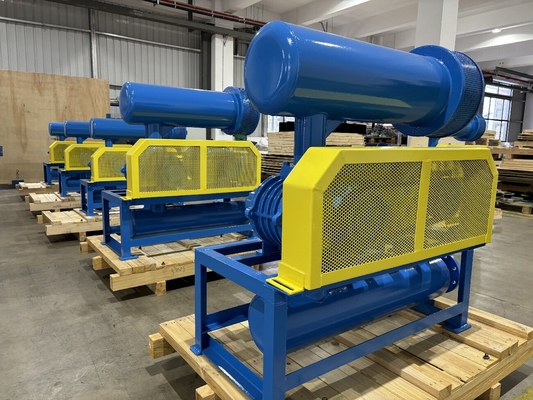

10KPA - 80KPA โบลเวอร์รากสามกลีบ ใช้สำหรับบำบัดน้ำและการลำเลียงแบบนิวเมติก
เกี่ยวกับ BK
โบลเวอร์ราก BK เป็นผลิตภัณฑ์ที่ออกแบบและผลิตตามเทคโนโลยีขั้นสูงและกระบวนการควบคุมคุณภาพ โบลเวอร์ประเภทนี้มีโครงสร้างที่เรียบง่ายและมีประสิทธิภาพเชิงปริมาตรสูง
ข้อมูลจำเพาะ:
|
รุ่น |
BK5006 |
|
ความจุอากาศ |
4.9-12.14 ลบ.ม.3/นาที |
|
แรงดันตกคร่อมทางออก |
10-80KPA |
|
ความเร็วรอบ |
850-2000 รอบ/นาที |
|
ประเภทมอเตอร์ |
5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3 เฟส, 50/60HZ |
|
ประเภทการติดตั้ง |
มาตรฐาน: แบบแนวนอน มีแบบแนวตั้งให้เลือก |
|
น้ำหนักโบลเวอร์ไม่รวมมอเตอร์ |
204 กก. |
|
ขนาดบรรจุภัณฑ์โดยประมาณ |
1.5*1.05*1.75 ม. (ยาว*กว้าง*สูง) |
คุณสมบัติ:
1. เฟืองไทม์มิ่งแบบเฮลิคอลเพื่อการทำงานที่ราบรื่น
2. ขนาดกะทัดรัด ติดตั้งได้หลากหลาย ให้ทางเลือกแก่ผู้ใช้มากขึ้น
3. โครงสร้างแบบชิ้นเดียวของใบพัดและเพลาเพื่อหลีกเลี่ยงข้อบกพร่องของโครงสร้างแบบแยกส่วน
4. ใช้ซีลน้ำมันนำเข้าที่ทำจากยางฟลูออโรพร้อมความทนทานต่อการสึกหรอและความร้อนสูงที่สมบูรณ์แบบ
5. เสียงรบกวนต่ำ การสั่นสะเทือนต่ำ และการใช้พลังงานต่ำ
แผ่นพารามิเตอร์
| รุ่น | เส้นผ่านศูนย์กลางพอร์ต (มม.) |
ความเร็ว | ความจุขาเข้า (ลบ.ม./นาที) และกำลังเพลา (กิโลวัตต์) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000 ม.น้ำ2O | 2000 ม.น้ำ2O | 3000 ม.น้ำ2O | 4000 ม.น้ำ2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| รอบ/นาที | ลบ.ม.3/นาที | กิโลวัตต์ | ลบ.ม.3/นาที | กิโลวัตต์ | ลบ.ม.3/นาที | กิโลวัตต์ | ลบ.ม.3/นาที | กิโลวัตต์ | ||
| BK5006 | 100(4") | 850 | 4.60 | 1.48 | 4.19 | 2.49 | 3.87 | 3.77 | 3.61 | 4.33 |
| 1000 | 5.58 | 1.74 | 5.17 | 2.92 | 4.86 | 4.43 | 4.60 | 5.09 | ||
| 1150 | 6.56 | 2.00 | 6.16 | 3.36 | 5.84 | 5.10 | 5.58 | 5.85 | ||
| 1250 | 7.22 | 2.18 | 6.81 | 3.65 | 6.50 | 5.54 | 6.23 | 6.36 | ||
| 1350 | 7.87 | 2.35 | 7.47 | 3.95 | 7.15 | 5.98 | 6.89 | 6.87 | ||
| 1500 | 8.86 | 2.61 | 8.45 | 4.39 | 8.14 | 6.65 | 7.87 | 7.63 | ||
| 1600 | 9.51 | 2.79 | 9.11 | 4.68 | 8.79 |
7.09 |
8.53 | 8.14 | ||
| 1750 | 10.50 | 3.05 | 10.09 | 5.12 | 9.78 | 7.76 | 9.51 | 8.91 | ||
| 1850 | 11.15 | 3.22 | 10.75 | 5.41 | 10.43 | 8.20 | 10.17 | 9.42 | ||
| 2000 | 12.14 | 3.48 | 11.73 | 5.85 | 11.41 | 8.86 | 11.15 | 10.18 | ||
| รุ่น | เส้นผ่านศูนย์กลางพอร์ต (มม.) |
ความเร็ว | ความจุขาเข้า (ลบ.ม./นาที) และกำลังเพลา (กิโลวัตต์) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000 ม.น้ำ2O | 6000 ม.น้ำ2O | 7000 ม.น้ำ2O | 8000 ม.น้ำ2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| รอบ/นาที | ลบ.ม.3/นาที | กิโลวัตต์ | ลบ.ม.3/นาที | กิโลวัตต์ | ลบ.ม.3/นาที | กิโลวัตต์ | ลบ.ม.3/นาที | กิโลวัตต์ | ||
| BK5006 | 100(4") | 850 | 3.38 | 5.32 | 3.18 | 6.31 | ||||
| 1000 | 4.37 | 6.26 | 4.16 | 7.43 | ||||||
| 1150 | 5.35 | 7.20 | 5.15 | 8.54 | 4.95 | 9.64 | ||||
| 1250 | 6.01 | 7.82 | 5.80 | 9.28 | 5.61 | 10.48 | 5.21 | 11.84 | ||
| 1350 | 6.66 | 8.45 | 6.46 | 10.03 | 6.26 | 11.31 | 5.88 | 12.79 | ||
| 1500 | 7.64 | 9.39 | 7.44 | 11.14 | 7.24 | 12.57 | 6.88 | 14.21 | ||
| 1600 | 8.30 | 10.01 | 8.10 | 11.88 | 7.90 | 13.41 | 7.56 | 15.16 | ||
| 1750 | 9.28 | 10.95 | 9.08 | 13.00 | 8.88 | 14.67 | 8.56 | 16.58 | ||
| 1850 | 9.94 | 11.58 | 9.74 | 13.74 | 9.54 | 15.50 | ||||
| 2000 | 10.92 | 12.52 | 10.72 | 14.85 | 10.52 | 16.76 | ||||
โครงสร้างของตัวโบลเวอร์หลัก
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
1 |
ฐานรอง |
2 |
|
9 |
ฝาครอบปลายด้านซ้าย |
1 |
|
17 |
ถังน้ำมัน |
1 |
|
2 |
น็อตหกเหลี่ยม |
4 |
|
10 |
สลักกลม |
4 |
|
18 |
เฟือง |
2 |
|
3 |
ซีลกันฝุ่น |
1 |
|
11 |
เสื้อโบลเวอร์ |
1 |
|
19 |
ลิ่ม |
2 |
|
4 |
ใบพัดขับ |
1 |
|
12 |
ซีลน้ำมัน |
4 |
|
20 |
ปลอกเพลา |
2 |
|
5 |
ลูกปืน |
2 |
|
13 |
ฝาครอบปลายด้านขวา |
1 |
|
21 |
ลูกปืน |
2 |
|
6 |
ใบพัดตาม |
2 |
|
14 |
น็อต |
16 |
|
22 |
แผ่นรองลูกปืน |
2 |
|
7 |
ถ้วยกันฝุ่น |
1 |
|
15 |
ช่องระบายอากาศ |
1 |
|
23 |
แผ่นปรับระดับ |
หลายแผ่น |
|
8 |
จาระบี |
2 |
|
16 |
น็อต |
8 |
|
24 |
น็อตแม่เหล็ก |
1 |
ภาพวาดประกอบชุดโบลเวอร์
ขอบเขตการจัดส่งมาตรฐาน
1. ตัวโบลเวอร์หลัก
2. วาล์วลดแรงดัน
3. เช็ควาล์ว
4. ท่อเก็บเสียงขาเข้า (พร้อมแผ่นกรองอากาศ)
5. ท่อเก็บเสียงขาออก
6. ฐานรอง (พร้อมฝาครอบสายพาน)
7. ข้อต่อยืดหยุ่นยางและแผ่นกันสะเทือน
8. พูลเลย์มอเตอร์
9. เกจวัดแรงดัน
10. สายพาน
11. น็อตและสกรูและชิ้นส่วนเชื่อมต่ออื่นๆ
12. มอเตอร์ไฟฟ้า
