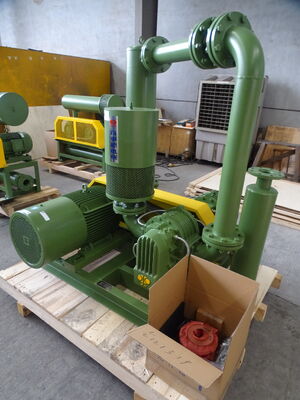

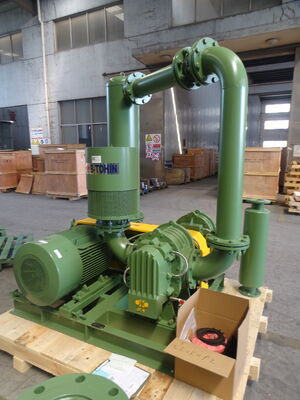

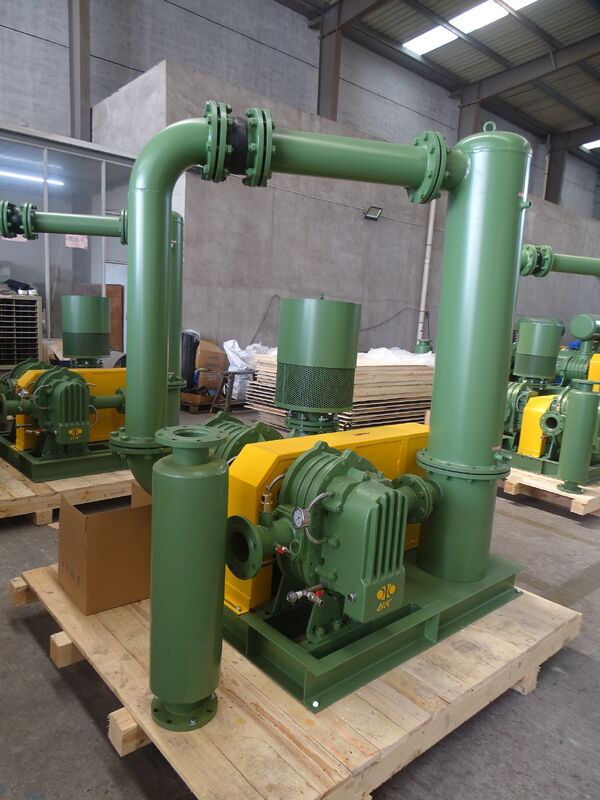

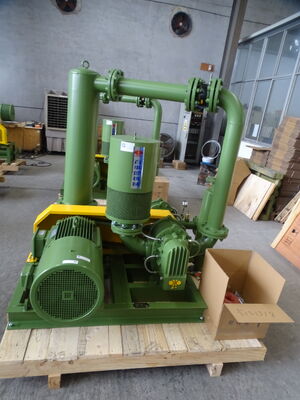

BKD ความดันสูง1.0-1.5 kgf / cm2 ความดัน, การเย็นน้ํา, สองระดับ, หัวสามล็อบอากาศ

1 เครื่องเป่ารากประเภท BKD



เครื่องเป่าสองระยะ BKD ประกอบด้วยเครื่องเป่า BKW สองเครื่องในลําดับ ซึ่งสามารถเกินขั้นต่ําความดันของเครื่องเป่าเดียวก๊าซอุณหภูมิสูงที่ปล่อยจากเครื่องเป่าหลักถูกเย็นด้วยเครื่องเย็นกลาง ก่อนที่จะเข้าสู่เครื่องเป่ารองเพื่อให้อุณหภูมิของมันจะไม่เกินค่าที่กําหนดทําให้การทํางานที่ดีของเครื่องเป่ารอง



BKD Series เป็นเครื่องเป่ารากสองขั้นตอน ซึ่งมีเครื่องเป่า BKW สองเครื่องในลําดับ และเกินความดันสูงสุดเมื่อเทียบกับเครื่องเดียวนอกจากนี้ยังมีระบบเย็นกลางระหว่างระดับแรกและระดับสองมันทําให้อุณหภูมิแบบปกติของการไหลของอากาศไปยังเครื่องเป่าที่สอง



2 รายละเอียดสินค้า



ประเภท	เครื่องเป่าที่เหมาะสม	Port Dia (MM)	ความดัน (kgf/cm2)	ความเร็ว ((rmp)		การระบายอากาศทางเข้า (m3/นาที)	พลังงานแกน (kw)	น้ําเย็น ((L/นาที)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 (((2.5")	10.0-15	850-1600	1050-1800	3.32-8.77	10.18-24.26	32
BKD-2000	BKW6008+BKW6005	80 (((3")	10.0-15	850-1500	850-1500	6.05-1474	16.43-3889	40
BKD-3000	BKW7011+BKW7006	100 (((4")	10.0-15	850-1500	1000-1650	13.93-2931	30.21-6927	50
BKD-4000	BKW8016+BKW7011	150 (((6")	10.0-15	850-1400	850-1400	20.82-41.57	49.28-1036	70
BKD-5000	BKW8024+BKW8016	200 ((8")	10.0-15	850-1400	850-1400	31.97-6299	77.31-1556	90
BKD-6000	BKW9030+BKW9020	250 (((10")	10.0-15	850-1400	850-1400	55.17-1059	124.3-252	120
BKD-7000	BKW10034+BKW10027	300 (((12")	10.0-15	850-1400	850-1400	80.6-150.88	175.2-3831	160



3 กระแสอากาศเข้า (m3 / นาที) และกําลังแกน (KW) ในสภาพที่แตกต่างกัน



ประเภท	Port Dia	ความเร็ว		การไหลของอากาศในช่องเข้า ((m3/min) และพลังงานแกน ((KW) ในสภาพที่แตกต่างกัน								น้ําเย็น
				1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
				10000mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		rpm		00.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	m3/นาที	KW	m3/นาที	KW	m3/นาที	KW	m3/นาที	KW	L/นาที
BKD-1000 (BKW5006+) BKW5003)	65 (((2.5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





3 ขนาดขอบของ BKD-1000



BKD ตารางมิติรูปแบบ                         หน่วย: มม ประเภท Port Dia พลังงานของมอเตอร์ A B C D E F G H ฉัน J K L M N 0 n Q×h BKD-1000 65 (((2.5") 11 ราคา 30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16 × 300 BKD-2000 80 (((3") 15?? 45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16 × 300 BKD-3000 100 (((4") 30 ~ 45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16 × 400 55 ~ 75 650 1300 25 1400 1450 1350 BKD-4000 150 (((6") 55 ~ 90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16 × 400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200 ((8") 75?? 200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16 × 400 BKD-6000 250 (((10") 132?? 200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16 × 400 220 ~ 280 ((6kv) 1265 2650 25 1040 2080 2130 2580 BKD-7000 300 (((12") 160 ~ 200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16 × 400 220 ~ 250 ((6kv) 1375 2750 25 2800 280 ~ 400 ((6kv) 1435 2870 25 2920 หมายเหตุ: ขนาด A เป็นตัวอ้างอิง แต่ไม่เกินขนาด B





4 อุปกรณ์เสริมอื่น ๆ



(1) YUSV ประเภทของวาล์วเริ่มต้นที่ว่าง



(2) กล่องประเภท BDFZ-L หลายฟังก์ชัน





• หลักการทํางานของวาล์วเริ่มต้นการปล่อย



วาล์วนี้เป็นหลักที่ใช้ในท่อสําหรับ blower, เครื่องบดและสกรูชนิด blower เมื่อ blower เริ่มต้น



อากาศจะไหลผ่านวาล์ว, และ blower จะทํางานโดยไม่มีภาระ, หลังจากที่พัก, วาล์วจะปิด



เพราะความแตกต่างความดันในท่อและออก, ดังนั้นมันทําการเริ่มต้นโดยไม่มีภาระสําหรับ blower, และ



สามารถกระทบอุปกรณ์และมอเตอร์



• ลักษณะหลักของวาล์วเริ่มต้นการลด

1. เป็นโครงสร้างทางกลและการออกแบบที่สมเหตุสมผล โดยไม่มีการก่อสร้าง
2. ไม่จําเป็นต้องใช้ระบบบายพาสและไฟฟ้า เพราะราคาถูก
3. มันแทนวาล์วความปลอดภัย และป้องกันการเริ่มต้นในสถานการณ์ที่รุนแรง
4. การติดตั้งและบํารุงรักษาง่าย



• ลักษณะหลักของห้องพัก

1. การใช้เหล็กและสปองค์เพื่อกันเสียง และมีวัสดุซึมเสียงที่ติดตั้งไว้ในมัน และสามารถลดเสียงได้อย่างมีประสิทธิภาพ
2. มีประตู 4 ประตู และแต่ละด้านสามารถเปิดได้อย่างครบถ้วน ซึ่งสะดวกสําหรับการบํารุงรักษาประจําวัน
3. ใช้โครงสร้างที่ถอดได้ ซึ่งสะดวกในการขนส่ง
4. โครงสร้างคอมแพคต์ สําหรับพื้นที่พื้นที่น้อยกว่า
