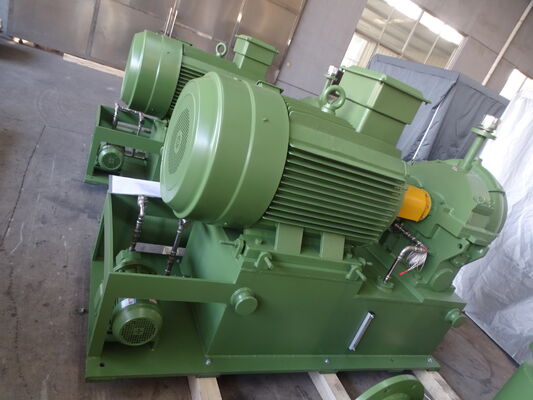

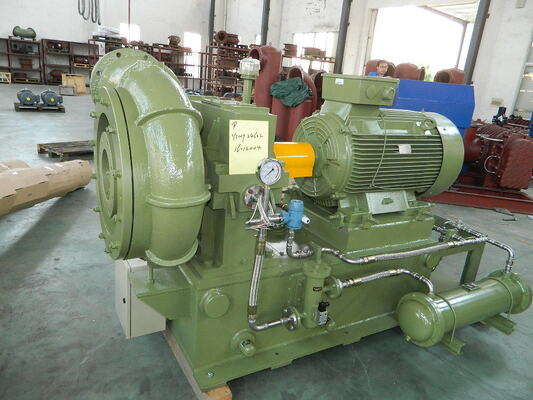

GS210 Series 210 ลบ.ม./นาที โบลเวอร์บำบัดน้ำแบบแรงเหวี่ยงความเร็วสูงขั้นตอนเดียว


ความเห็น:
1ความดันการปล่อยออกถูกออกแบบให้ 198Kpa(A) ระดับการใช้งาน:145-198Kpa (A) หรือสัดส่วนความดัน ε คือ 1. 5 ≤ε≤1. 9 6
2.ปริมาณฝุ่นและสารสกัดแข็งอื่น ๆ ≤ 10mg/m3
3.เครื่องยนต์ต้องเป็นเครื่องยนต์พิเศษ เมื่อระดับน้ําทะเลสูงกว่า 1000m
4.ไม่เหมาะสําหรับอุณหภูมิเข้ามากกว่า 60 °C หรืออุณหภูมิออกมากกว่า 120 °C
5.การไหลของอากาศในแผ่นด้านบนคือค่าในสภาพ 20 °C และ 1 atm
6กรุณาปรึกษาฝ่ายเทคนิคของเรา สําหรับความจุที่ไม่ได้แสดงไว้ในคัดลอก
7สําหรับการเลือกแบบของปั๊มสูบสูบระยะเดียวความเร็วสูง centrifugal โปรดติดต่อฝ่ายเทคนิคของบริษัทของเรา


1อุปกรณ์นําสลัดเข้า
ประกอบด้วยเก้าแผ่น เครื่องกํากับแผ่นเข้าติดตั้งก่อนหมุนและระดับการเปิดของมันถูกควบคุมโดยผู้ประกอบการไฟฟ้าเมื่อผู้ประกอบการไฟฟ้าได้รับสัญญาณ 4-20mA จากแผ่นควบคุม, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2วอลูท
วอลูทรันเนอร์ที่เหมาะสมที่สุดถูกนํามาใช้สําหรับผลงานปนูเมติกที่น่าเชื่อถือ, ประสิทธิภาพสูงและเพื่อบรรลุประสิทธิภาพหลายตัวได้ถึง 85%




3กล่องก้าวขึ้น
อุปกรณ์อัดกระบวนการแบบสเปรี้ยวมีอัดกระบวนการแบบสเปรี้ยว


หมุนชนิดเลื่อนที่มีพื้นผิวโลหะ Babbitt ได้รับการนํามาใช้. หมุนใช้ฟิล์มน้ํามันย่อยเพื่อรองรับแกนและความเย็นของมัน.ผลงานที่น่าเชื่อถือและอายุยืน.




4หมุนแรงประสิทธิภาพสูง
อุปกรณ์หมุน, ซึ่งเป็นชนิดสามประเภทผสมครึ่งเปิด, ถูกออกแบบโดยทฤษฎีสามมิติ.

สภาพการทํางานบนคอมพิวเตอร์และเหมาะสมกับการไหลของก๊าซจริงในขณะเดียวกันมันลดการปรับปรุงแผ่นที่เกิดจากแรงหลุดศูนย์กลางและปรับปรุงความน่าเชื่อถือของประสิทธิภาพ
ประเภทการเชื่อมต่อที่ก้าวหน้าถูกนํามาใช้สําหรับหมุนและแกนความเร็วสูง ก่อนการจัดส่ง การทดสอบความเร็วเกินของหมุนและความสมดุลแบบไดนามิกเพื่อรับประกันผลงานสูงของเครื่องเป่า
วัสดุของหมุนหมุนเป็นตัวเลือก, โลหะอากาศหรือสแตนเลสหรือวัสดุอื่น ๆ ที่มีตามคําขอของลูกค้า






โครงสร้างเครื่องเป่า

เครื่องพัดลมหลุดศูนย์กลางซีรีส์ Gs มีลักษณะคานติเลเวอร์ชั้นเดียว, ทางเข้าแกนและโครงสร้างการปล่อยรากดอลอากาศเข้าสู่ท่อดูดและอุปกรณ์นําทางในช่องทางในช่องทางจากการตั้งค่ากรองในช่องทาง.มอเตอร์ขับเคลื่อนหลักถูกเชื่อมต่อกับการเชื่อมและกล่อง step-up เมื่อเริ่มต้น
เกียร์ step-up ขับเคลื่อนหมุนครึ่งเปิดผสมสามประการ เพื่อผลิตก๊าซเพื่อพลังงาน และการปล่อยก๊าซออกผ่านเครื่องกระจายที่ไม่มีแผ่นและห้อง volute


ลักษณะหลัก

·ผลงานทางอากาศที่ดี: เครื่องขับเคลื่อนกระแสอากาศแบบครึ่งเปิดสามชั้นที่ใช้สําหรับไม่ง่ายที่จะทําให้เกิดหมุนเวียนและสําหรับการสูญเสียการไหลของอากาศเล็ก

·การปรับโดยสลานนําทางเข้า คอร์บประสิทธิภาพของหน่วยคือเรียบ และแม้กระทั่งภายใต้สภาพการทํางานที่ไม่ได้ออกแบบ

·โครงสร้างที่คอมแพคต์ พื้นที่พื้นที่เล็ก การใช้งานง่าย

·เครื่องหมุนทําจากเหล็กอัลลูมิเนียมเครื่องบินความแข็งแรงสูง, ผ่านการแปรรูปโดยศูนย์แปรรูปสอดคล้องห้าตัวที่นําเข้ามันมีประสิทธิภาพทางอากาศที่น่าเชื่อถือ และมีประสิทธิภาพสูงขณะที่มันสามารถประหยัดพลังงาน 15%-25% เมื่อเทียบกับ Roots blower ส่วนใหญ่

·หมุนและเกียร์เติมความเร็วมีโครงสร้างอินทิกรัล ซึ่งลดการสูญเสียทางกลได้มาก

·เครื่องยนต์เร่งเร่งแบบสลิป ใช้เพื่อความมั่นคงที่ดี ความสั่นสะเทือนต่ํา เสียงต่ําและอายุการใช้งานยาวนานในภาวะการทํางานความเร็วสูง

·พัสดุมีความมั่นคงสูง เมื่อใช้ความเร็วสูง

·การควบคุมอัตโนมัติระดับสูง ความน่าเชื่อถือดี


ภาพวาดการประกอบของกล่องพัดลม


การให้บริการแบบมาตรฐานของเขตใช้งาน

1. พัดลม ส่วนใหญ่ของร่างกาย
2กล่องนําทางเข้า
3. เครื่องดับเสียงช่องเข้า
4สายต่อยืดหยุ่นจากสแตนเลส
5กล่องเกียร์ความเร็วสูง
7วาล์วการปล่อย
8วาล์วเช็ค
9. กรอบฐาน
10ระบบน้ํามันย่อย
11กล่องควบคุม PLC
12มอเตอร์
