สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | BK |
ได้รับการรับรอง: | ISO9001/ISO14001/CE |
หมายเลขรุ่น: | BK6005 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | ต่อรองได้ |
รายละเอียดการบรรจุ: | ส่งออกกล่องไม้มาตรฐาน |
เวลาการส่งมอบ: | 5 ถึง 20 วันทำการขึ้นอยู่กับปริมาณการสั่งซื้อและข้อกำหนด |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
สามารถในการผลิต: | 100 ชุดต่อเดือน |
ความจุอากาศ: | 4.22-11.74 ลบ.ม./นาที | ปล่อยความดันแตกต่าง: | 10-80KPA |
---|---|---|---|
พลังงานของมอเตอร์: | 5.5-22kw | ปล่อยเบื่อ: | DN80 (3”) |
ประเภทการทำความเย็น: | อากาศ | การใช้งาน:: | การเติมอากาศ การล้างย้อนกลับ การลำเลียงด้วยลม ใช้สำหรับบำบัดน้ำ ซีเมนต์ การล้างท่อ โรงไฟฟ้า ฯลฯ |
การแบก: | ตัวเลือก NSK, SKF | สี: | มาตรฐาน RAL6011 หรือกำหนดเอง |
เน้น: | เครื่องเป่ารากแรงดันสูง 10kpa,เครื่องเป่ารากแรงดันสูงระบายความร้อนด้วยอากาศ,เครื่องเป่าลมแรงดันสูง |

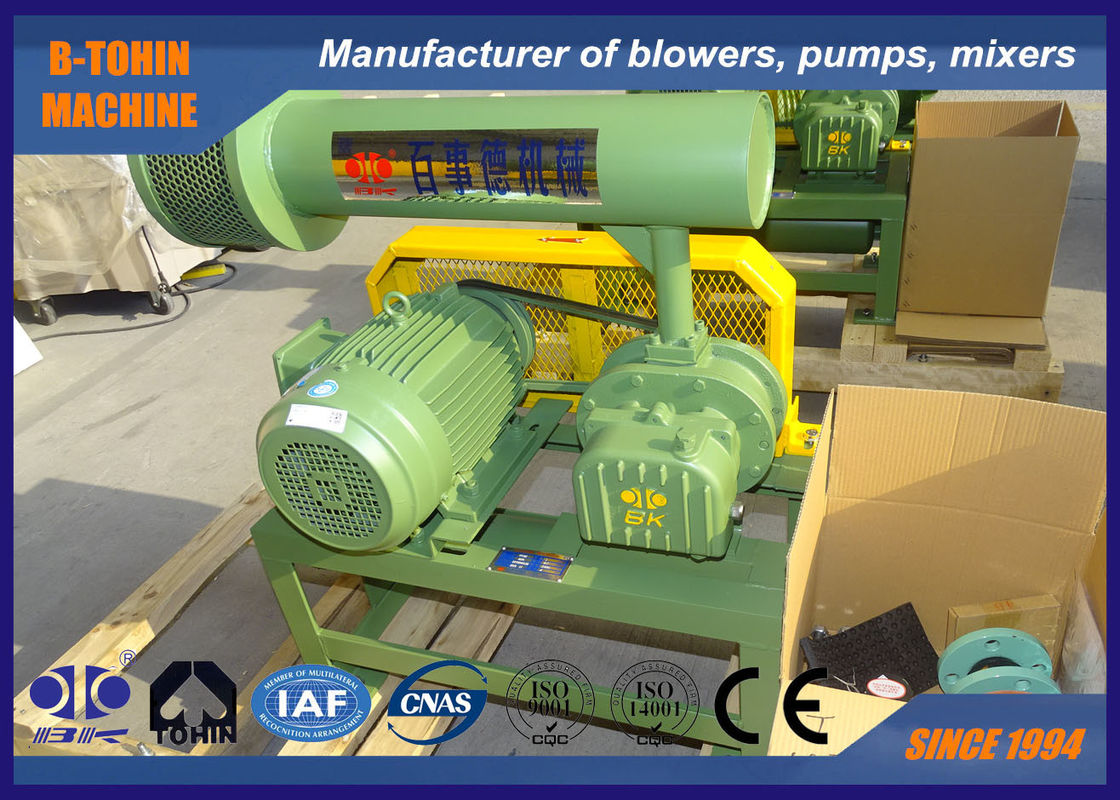

เครื่องเป่ารากสามแฉกสำหรับการเติมอากาศ, โบลเวอร์แบบหมุน, 10KPA - 80KPA, โบลเวอร์ลม
เกี่ยวกับ BK
BK Roots Blower เป็นผลิตภัณฑ์ชนิดหนึ่งที่ออกแบบและผลิตตามมาตรฐานแห่งชาติ
โบลเวอร์ชนิดนี้ถูกนำไปใช้อย่างแพร่หลายในการบำบัดน้ำเสียเพื่อใช้เป็นเครื่องเติมอากาศ
ข้อมูลจำเพาะ:
รุ่น |
BK6005 |
ความจุอากาศ |
4.22-11.74m3/นาที |
แรงดันแตกต่างของการปล่อย |
10-80KPA |
ความเร็วรอบ |
850-1800rpm |
ชนิดมอเตอร์ |
5.5KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
ยี่ห้อมอเตอร์ |
มาตรฐาน: มอเตอร์ Siemens Beide หรือ Wannan มอเตอร์ Siemens และ ABB สำหรับตัวเลือกของคุณ |
ประเภทการติดตั้ง |
มาตรฐาน: ชนิดแนวนอน มีชนิดแนวตั้งให้เลือก |
น้ำหนักสุทธิของโบลเวอร์ (ไม่รวมมอเตอร์) |
241 กก. |
ขนาดบรรจุโดยประมาณ |
1.5*1.05*1.75m (ยาว*กว้าง*สูง) |
คุณสมบัติ:
1. เฟืองไทม์มิ่งชนิดเกลียวเพื่อให้การทำงานราบรื่น
2. ขนาดกะทัดรัด ความยืดหยุ่นในการติดตั้งทำให้ผู้ใช้มีตัวเลือกมากขึ้น
3. โครงสร้างแบบบูรณาการของใบพัดและเพลาเพื่อหลีกเลี่ยงข้อบกพร่องของโครงสร้างแบบแยกส่วน
4. ติดตั้งซีลน้ำมัน SKF ที่ทำจากยางฟลูออโรที่มีความทนทานต่อการสึกหรอและทนต่ออุณหภูมิสูง
5. การสั่นสะเทือนต่ำและการใช้พลังงานน้อย
แผ่นพารามิเตอร์
ชนิด | พอร์ต Dia | ความเร็ว | การไหลของอากาศเข้า (m3/min) และกำลังเพลา (KW) ในสภาวะต่างๆ | |||||||||||||||
10kpa | 20kpa | 30kpa | 40kpa | 50kpa | 60kpa | 70kpa | 80kpa | |||||||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK6005 | 80(3") | 850 | 5.01 | 1.66 | 4.58 | 2.95 | 4.26 | 3.90 | 3.99 | 4.87 | 3.75 | 6.00 | 3.54 | 7.13 | ||||
1000 | 6.07 | 1.95 | 5.65 | 3.47 | 5.33 | 4.59 | 5.05 | 5.73 | 4.82 | 7.06 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | ||
1150 | 7.13 | 2.24 | 6.71 | 3.99 | 6.39 | 5.28 | 6.11 | 6.59 | 5.88 | 8.12 | 5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | ||
1250 | 7.84 | 2.44 | 7.42 | 4.34 | 7.10 | 5.74 | 6.82 | 7.16 | 6.59 | 8.82 | 6.38 | 10.49 | 6.17 | 11.82 | 5.99 | 13.41 | ||
1400 | 8.91 | 2.73 | 8.48 | 4.86 | 8.16 | 6.43 | 7.89 | 8.02 | 7.65 | 9.88 | 7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | ||
1500 | 9.61 | 2.92 | 9.19 | 5.21 | 8.87 | 6.89 | 8.59 | 8.60 | 8.36 | 10.59 | 8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | ||
1650 | 10.68 | 3.22 | 10.25 | 5.73 | 9.93 | 7.58 | 9.66 | 9.46 | 9.42 | 11.65 | 9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | ||
1800 | 11.74 | 3.51 | 11.31 | 6.25 | 11.00 | 8.27 | 10.72 | 10.32 | 10.49 | 12.71 | 10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 |
โครงสร้างของตัวเครื่องโบลเวอร์
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
1 |
ฐาน |
2 |
|
9 |
ฝาครอบปลายด้านซ้าย |
1 |
|
17 |
ถังน้ำมัน |
1 |
2 |
สลักเกลียวหกเหลี่ยม |
4 |
|
10 |
หมุดกลม |
4 |
|
18 |
เฟือง |
2 |
3 |
ซีลกันฝุ่น |
1 |
|
11 |
ตัวเรือน |
1 |
|
19 |
ลิ่ม |
2 |
4 |
ใบพัดขับ |
1 |
|
12 |
ซีลน้ำมัน |
4 |
|
20 |
ปลอกเพลา |
2 |
5 |
ตลับลูกปืน |
2 |
|
13 |
ฝาครอบปลายด้านขวา |
1 |
|
21 |
ตลับลูกปืน |
2 |
6 |
ใบพัดขับเคลื่อน |
2 |
|
14 |
สลักเกลียว |
16 |
|
22 |
แผ่นตลับลูกปืน |
2 |
7 |
ถ้วยกันฝุ่น |
1 |
|
15 |
ช่องระบายอากาศ |
1 |
|
23 |
แผ่นปรับได้ |
หลายชิ้น |
8 |
หัวอัดจาระบี |
2 |
|
16 |
สลักเกลียว |
8 |
|
24 |
น็อตแม่เหล็ก |
1 |
แบบร่างการประกอบชุดโบลเวอร์
ขอบเขตการจัดหามาตรฐาน
1. ตัวเครื่องโบลเวอร์
2. วาล์วระบายแรงดัน
3. เช็ควาล์ว
4. ท่อเก็บเสียงทางเข้า (พร้อมแผ่นกรองอากาศ)
5. ท่อเก็บเสียงทางออก
6. ฐานสาธารณะ (พร้อมฝาครอบสายพาน)
7. ข้อต่อยืดหยุ่นยางและแผ่นกันกระแทก
8. มู่เลย์มอเตอร์
9. เกจวัดแรงดัน
10. สายพาน V
11. สลักเกลียวและน็อตและชิ้นส่วนเชื่อมต่ออื่นๆ
12. มอเตอร์ไฟฟ้า
