ผู้ผลิตมืออาชีพหลายชนิดของเครื่องเป่าลม

|
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | BK |
| ได้รับการรับรอง: | ISO9001/ISO14001/CE |
| หมายเลขรุ่น: | BKW8024 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | ส่งออกกรณีไม้มาตรฐาน |
| เวลาการส่งมอบ: | 5 ถึง 20 วันทำการขึ้นอยู่กับปริมาณการสั่งซื้อและข้อมูลจำเพาะ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 50 ชุดต่อเดือน |
| ชื่อ: | โรตารี่กลีบโบลเวอร์ | พิมพ์: | Positive Displacement Roots Type สามแฉก |
|---|---|---|---|
| ความจุอากาศ: | 31.89-50.67 ลบ.ม./นาที | ความดันที่แตกต่างกันออกไป: | 60-80kpa |
| กำลังมอเตอร์: | 22-90W | บอร์: | DN200(8”) |
| ประเภทขับเคลื่อน: | ขับเคลื่อนด้วยมอเตอร์เชื่อมต่อด้วยเข็มขัดและรอก | ประเภทการติดตั้ง: | แนวนอนแนวตั้งนอกจากนี้ยังมี |
| เน้น: | 3600m3 / ชั่วโมงรากโรตารี่โบลเวอร์,รากโรตารี่โบลเวอร์,โรตารีรากเป่าลมชนิด |
||

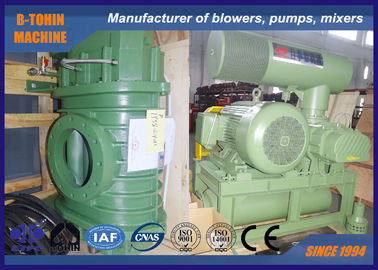

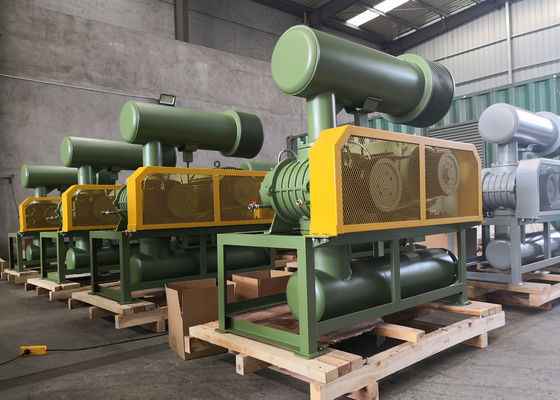

โบลเวอร์โรตารีแบบลูกสูบเหล็กหล่อ, กำลังการผลิต 3600 ลบ.ม./ชม. โบลเวอร์แบบลูกสูบโรตารี
โบลเวอร์แบบลูกสูบโรตารีเป็นโบลเวอร์แบบปริมาตรที่ปริมาณอากาศและการหมุนมีความสัมพันธ์กัน การหมุนแต่ละรอบของโบลเวอร์แบบสามลูกสูบต้องการการดูดและคายอากาศสามครั้งเมื่อเทียบกับโบลเวอร์แบบสองลูกสูบ โบลเวอร์แบบลูกสูบโรตารีแบบสามลูกสูบมีลักษณะของการสั่นสะเทือนของอากาศต่ำและการทำงานที่เสถียรยิ่งขึ้น
มีสองลูกสูบอยู่บนแบริ่งขนานสองตัว มีช่องว่างเล็กๆ ระหว่างลูกสูบ ตัวเรือนรูปวงรี และลูกสูบแต่ละตัว การหมุนด้วยความเร็วสม่ำเสมอของลูกสูบในทิศทางตรงกันข้ามทำให้ปริมาณอากาศที่ถูกล้อมรอบด้วยตัวเรือนและลูกสูบถูกส่งจากด้านดูดไปยังด้านคาย
ข้อมูลจำเพาะ
รุ่น | BKW8024S |
ปริมาณอากาศ | 31.89-50.67 ลบ.ม.3/นาที |
แรงดันดิฟเฟอเรนเชียลคาย | 60-80KPA |
ความเร็วรอบ | 800-1100 รอบ/นาที |
ปริมาณน้ำหล่อเย็น | 15 ลิตร/นาที |
ประเภทมอเตอร์ | 22-90KW |
ประเภทการติดตั้ง | มาตรฐาน: แบบแนวนอน |
น้ำหนักสุทธิของโบลเวอร์ไม่รวมมอเตอร์ | 800 กก. |
ขนาดบรรจุภัณฑ์โดยประมาณ | 2.28*1.51*2.45 ม. (ย*ก*ส) |
คุณสมบัติ
1. เส้นโค้งโรเตอร์ได้รับการปรับปรุงเพื่อประหยัดพลังงาน 15 ถึง 25%
2. โบลเวอร์โรตารี BKW มีประสิทธิภาพการซีลที่ดีโดยใช้วัสดุซีลยางฟลูออโร
3. ความแม่นยำของเฟืองเป็นคลาสที่ห้า และชิ้นส่วนหลักได้รับการตัดด้วยเครื่องจักร CNC เพื่อให้การทำงานราบรื่น
4. การสั่นสะเทือนต่ำเนื่องจากการสมดุลพลวัตที่แม่นยำ
5. อากาศที่ขนส่งสะอาดและปราศจากน้ำมันหรือฝุ่น
แผ่นพารามิเตอร์
| รุ่น | ความเร็ว | ปริมาณอากาศเข้า (ลบ.ม./นาที) และกำลังเพลา (KW) | การหล่อเย็น | |||||
| 0.6 กก.แรง/ตร.ซม. | 0.7 กก.แรง/ตร.ซม. | 0.8 กก.แรง/ตร.ซม. | น้ำ | |||||
| 6000 มม. H2O | 7000 มม. H2O | 8000 มม. H2O | ||||||
| 0.06 Mpa | 0.07 Mpa | 0.08 Mpa | ||||||
| รอบ/นาที | ลบ.ม./นาที | KW | ลบ.ม./นาที | KW | ลบ.ม./นาที | KW | ลิตร/นาที | |
| BKW8024S | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 |
| เส้นผ่านศูนย์กลางพอร์ต: 200 (8") | 850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | |
| 900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||
| 1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||
| 1100 | 50.67 | 63.60 | 49.74 | 70.96 | 48.88 | 78.33 | ||
โครงสร้างตัวเครื่องโบลเวอร์
ทิศทางการไหลของน้ำหล่อเย็น
ภาพวาดประกอบชุดโบลเวอร์
ขอบเขตการจัดหามาตรฐาน
1. โบลเวอร์เพลา
2. ท่อเก็บเสียงขาเข้า (พร้อมกรองอากาศ)
3. ท่อเก็บเสียงขาออก
4. วาล์วระบายแรงดัน
เป็นอุปกรณ์นิรภัยในระบบ เมื่อระบบทำงานผิดปกติและแรงต้านสูงกว่าค่าที่กำหนด วาล์วระบายแรงดันจะเปิดเพื่อระบายอากาศออกจากวาล์วระบายแรงดันเพื่อป้องกันโบลเวอร์และมอเตอร์ไม่ให้โอเวอร์โหลด
5. เช็ควาล์ว
ใช้เพื่อป้องกันการไหลย้อนกลับของอากาศแรงดันสูงในระบบเมื่อปิดเครื่อง การไหลย้อนกลับอาจทำให้โบลเวอร์หมุนย้อนกลับและทำให้โบลเวอร์ทำงานผิดปกติ ตัววาล์วทำจากเหล็กหล่อ
6. ข้อต่อยืดหยุ่น
7. เกจวัดแรงดัน
8. พูลเลย์โบลเวอร์และพูลเลย์มอเตอร์
9. สายพาน V
10. ฝาครอบสายพาน
11. ฐานรอง
12. มอเตอร์
