ผู้ผลิตมืออาชีพหลายชนิดของเครื่องเป่าลม

|
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | BK |
| ได้รับการรับรอง: | ISO9001 / ISO14001 / CE |
| หมายเลขรุ่น: | BK5003 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กรณีไม้ส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5 ถึง 20 วันทำการขึ้นอยู่กับจำนวนสั่งซื้อและข้อกำหนด |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 110 SETS ต่อเดือน |
| ความจุอากาศ: | 3.43 - 7.15 m3/min | ชื่อ: | เครื่องพัดลมราก 3 ล็อบ |
|---|---|---|---|
| ปล่อยความดันแตกต่าง: | 10-80กิโลปาสคาล | พลังงานของมอเตอร์: | 5.5-7.5 kW/11-15 kW |
| วัสดุหลัก: | เหล็กเหล็ก | ต้นกำเนิดของเทคโนโลยี: | อเมริกา |
| ระบายความร้อน: | โดยอากาศธรรมชาติ | รอบต่อนาทีของโบลเวอร์: | 850-2000 |
| โวลเตชั่น: | 380V / 400V / 415V / 440V / กำหนดเอง | ความถี่: | 50เฮิร์ต/60เฮิร์ต |
| ประเภทการติดตั้ง:: | แนวนอนหรือแนวตั้ง | ||
| เน้น: | 3 Lobe Roots Blower,เครื่องเป่าลมแบบ pneumatic |
||

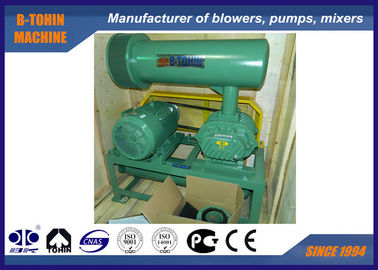

เครื่องพัดลมหลุมรากเหล็กเหล็กแรง 10-80KPA สําหรับการบําบัดน้ํา
B-Tohin เป็นผู้ผลิตมืออาชีพที่ผลิตเครื่องเป่ารากโลบเหล็กเหมืองและเรามีฝ่ายวิจัยอิสระ เพื่อออกแบบและผลิตภัณฑ์ใหม่ตามความต้องการพิเศษของลูกค้า.
รายละเอียด:
|
รุ่น |
BK5003 |
|
ความจุของอากาศ |
30.43-7.15 m3 / นาที |
|
ความดันความแตกต่างการปล่อย |
10-80 KPA |
|
ความเร็วหมุน |
850-2000 รอบ / นาที |
|
ประเภทเครื่องยนต์ |
5.5-7.5KW /11-15KW |
|
รถยนต์ |
มาตรฐาน: เครื่องยนต์ Siemens Beide หรือ Wannan เครื่องยนต์ Siemens และ ABB สําหรับการเลือกของคุณ |
|
ประเภทอุปกรณ์ |
มาตรฐาน: แบบแนวราบ ประเภทตั้งให้เลือก |
| สี | ปรับแต่งตามมาตรฐานของ RAL6011 |
|
ขนาดบรรจุประมาณ |
1.8*1.3*2.1m (ยาว*กว้าง*สูง) |
ลักษณะ:
1เครื่องชักเวลาแบบสลิป เพื่อการทํางานอย่างเรียบร้อย
2หนาแน่น, ความยืดหยุ่นในการติดตั้ง ให้ผู้ใช้เลือกมากขึ้น
3โครงสร้างอินทิกรัลของอิมเปลเลอร์ที่ดีกว่าโครงสร้างแบ่ง
4เสียงและสั่นสะเทือนต่ํา การบริโภคพลังงานที่คอมพัคต์และประหยัด
5โครงสร้างสานของทางเข้าและทางออกสําหรับความยืดหยุ่นของการติดตั้ง
ใบปารามิเตอร์
| รุ่น | Port Dia | ความเร็ว | ความจุใน (m3/นาที) และกําลังแกน (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 00.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/นาที | KW | m3/นาที | KW | m3/นาที | KW | m3/นาที | KW | m3/นาที | KW | m3/นาที | KW | m3/นาที | KW | m3/นาที | KW | ||
| BK5003 | 65 (((2.5") | 850 | 2.67 | 0.95 | 2.39 | 1.58 | 2.19 | 2.40 | 2.01 | 2.72 | 1.86 | 3.31 | 1.72 | 3.9 | ||||
| 1000 | 3.25 | 1.12 | 2.98 | 1.85 | 2.77 | 2.83 | 2.60 | 3.20 | 2.44 | 3.89 | 2.31 | 4.59 | ||||||
| 1150 | 3.84 | 1.29 | 3.56 | 2.13 | 3.36 | 3.25 | 3.18 | 3.68 | 3.03 | 4.48 | 2.89 | 5.28 | 2.76 | 6.27 | ||||
| 1250 | 4.23 | 1.40 | 3.95 | 2.32 | 3.75 | 3.53 | 3.57 | 4.00 | 3.42 | 4.87 | 3.28 | 5.74 | 3.15 | 6.81 | ||||
| 1350 | 4.62 | 1.52 | 4.34 | 2.50 | 4.14 | 3.82 | 3.96 | 4.32 | 3.81 | 5.25 | 3.67 | 6.19 | 3.54 | 7.36 | 3.43 | 8.30 | ||
| 1500 | 5.20 | 1.69 | 4.93 | 2.78 | 4.72 | 4.24 | 4.55 | 4.80 | 4.39 | 5.84 | 4.26 | 6.88 | 4.13 | 8.17 | 4.01 | 9.22 | ||
| 1600 | 5.59 | 1.80 | 5.32 | 2.97 | 5.11 | 4.52 | 4.94 | 5.11 | 4.78 | 6.23 | 4.65 | 7.34 | 4.52 | 8.72 | 4.40 | 9.83 | ||
| 1750 | 6.18 | 1.97 | 5.91 | 3.24 | 5.70 | 4.95 | 5.52 | 5.59 | 5.37 | 6.81 | 5.23 | 8.03 | 5.10 | 9.54 | 4.99 | 10.75 | ||
| 1850 | 6.57 | 2.08 | 6.30 | 3.43 | 6.09 | 5.23 | 5.91 | 5.91 | 5.76 | 7.20 | 5.62 | 8.49 | 5.50 | 10.08 | 5.30 | 11.37 | ||
| 2000 | 7.15 | 2.25 | 6.88 | 3.71 | 6.67 | 5.65 | 6.50 | 6.39 | 6.35 | 7.78 | 6.21 | 9.18 | 6.08 | 10.90 | 5.96 | 12.29 | ||

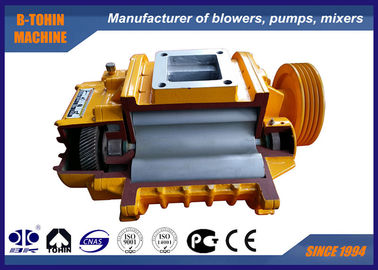

โครงสร้างของส่วนใหญ่ของเครื่องเป่า
|
ไม่ ไม่ |
ชื่อส่วน |
กรณีนี้ |
|
ไม่ ไม่ |
ชื่อส่วน |
กรณีนี้ |
|
ไม่ ไม่ |
ชื่อส่วน |
กรณีนี้ |
|
1 |
ขา |
2 |
|
9 |
ใบปกด้านซ้าย |
1 |
|
17 |
ถังน้ํามัน |
1 |
|
2 |
โบลท์หกเหลี่ยม |
4 |
|
10 |
ปิ้นกลม |
4 |
|
18 |
อุปกรณ์ |
2 |
|
3 |
ปรางกันฝุ่น |
1 |
|
11 |
กล่อง |
1 |
|
19 |
คีย์ |
2 |
|
4 |
เครื่องขับเคลื่อน |
1 |
|
12 |
ปรางน้ํามัน |
4 |
|
20 |
กล่องแกน |
2 |
|
5 |
หมุนปลายขับเคลื่อน |
2 |
|
13 |
กล่องปลายขวา |
1 |
|
21 |
หมุนปลายเกียร์ |
2 |
|
6 |
อุปกรณ์ขับเคลื่อน |
2 |
|
14 |
โบลท์ |
16 |
|
22 |
แผ่นเลเยอร์ |
2 |
|
7 |
ผืนฝุ่น |
1 |
|
15 |
หายใจ |
1 |
|
23 |
พัดปรับ |
หลายตัว |
|
8 |
นมน้ํามัน |
2 |
|
16 |
โบลท์ |
8 |
|
24 |
หมึกแม่เหล็ก |
1 |
ภาพวาดการประกอบของกล่องพัดลม

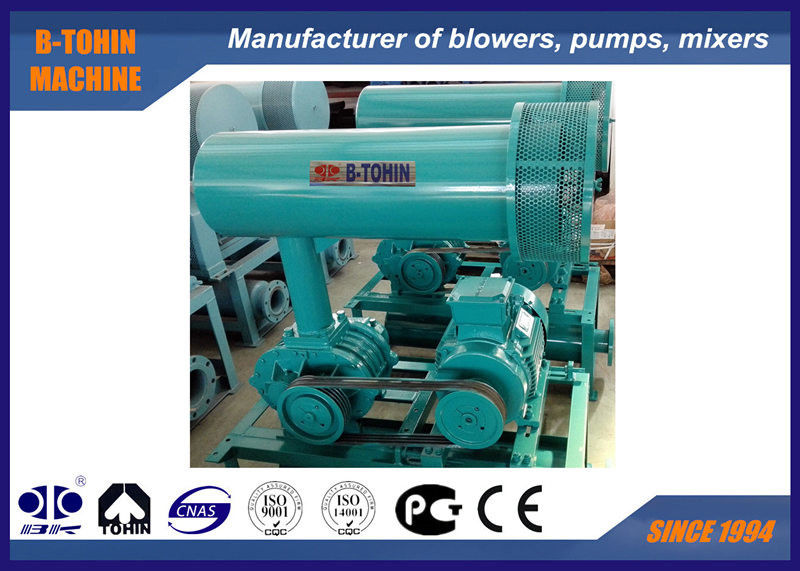

การให้บริการแบบมาตรฐานของเขตใช้งาน
1. เครื่องพัดลมแกนเปล่า
2. วาล์วปลด
3. วาล์วตรวจสอบแผ่น (ชนิดบาง)
4. เครื่องลดเสียงช่องเข้า ((พร้อมกรองอากาศ)
5. เครื่องลดเสียง
6. พื้นที่สาธารณะ (มีเข็มขัดปิด)
7. ยางยางยืดหยุ่นและอับอัดแรง
8. เครื่องยนต์
9. เครื่องวัดความดัน
10. เข็มขัด V
11. โบลท์และเน็ต และชิ้นส่วนเชื่อมต่ออื่น ๆ
12. มอเตอร์ไฟฟ้า 3 ขั้นตอน
มิติของภาพรวมสินค้า
| BKตารางมิติรูปแบบ | หน่วย: มม | |||||||||||||||||
| ประเภท | Port Dia | พลังงานของมอเตอร์ | A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | 4-M16 × h | น้ําหนัก (กิโลกรัม |
| BK4005 | 40 ((1.5) ") | 1.5?? 4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-M16 × 300 | 65 |
| BK4007 | 50 (((2") | 1.5555 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-M16 × 300 | 92 |
| BK5003 | 65 (((2.5") | 5.5 ¢75 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16 × 300 | 171 |
| 11 ราคา 15 | 474 | 538 | ||||||||||||||||
| BK5006 | 100 (((4") | 5.5 ¢75 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16 × 300 | 204 |
| 11 ราคา 15 | 489 | 553 | ||||||||||||||||
| 18.5?? 22 | 534 | 598 | ||||||||||||||||
| BK5009 | 100 (((4") | 5.5 ¢75 | 1255 | 984 | 110 | 192 | 608 | 204 | 272 | 1225 | 163 | 325 | 409 | 150 | 230 | 18 | 4-M16 × 300 | 239 |
| 11 ~ 15 | 428 | 512 | ||||||||||||||||
| 18.5?? 22 | 473 | 557 | ||||||||||||||||
| BK6005 | 80 (((3") | 5.5 ¢75 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16 × 300 | 241 |
| 11 ~ 15 | 458 | 532 | ||||||||||||||||
| 18.5?? 22 | 493 | 567 | ||||||||||||||||
| BK6008 | 125 (((5") | 5.5 ¢75 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-M16 × 400 | 290 |
| 11 ราคา 15 | 410 | 495 | ||||||||||||||||
| 18.5?? 22 | 455 | 540 | ||||||||||||||||
| 30 | 495 | 580 | ||||||||||||||||
| 37?? 45 | 560 | 645 | ||||||||||||||||
| BK6015 | 150 (((6") | 11 ราคา 22 | 1340 | 1064 | 113 | 222 | 748 | 232 | 364 | 1460 | 238 | 476 | 573 | 180 | 280 | 24 | 4-M16 × 400 | 380 |
| 30 | 539 | 636 | ||||||||||||||||
| 37?? 45 | 563 | 660 | ||||||||||||||||
| BK7006 | 100 (((4") | 11 ~ 15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-M16 × 400 | 385 |
| 18.5?? 22 | 534 | 608 | ||||||||||||||||
| 30 | 574 | 648 | ||||||||||||||||
| 37?? 45 | 636 | 710 | ||||||||||||||||
| BK7011 | 150 (((6") | 11 ราคา 15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16 × 400 | 477 |
| 18.5?? 22 | 457 | 550 | ||||||||||||||||
| 30 | 497 | 590 | ||||||||||||||||
| 37?? 45 | 559 | 652 | ||||||||||||||||
| BK7018 | 200 ((8") | 11 ราคา 45 บาท | 1550 | 1250 | 125 | 271 | 894 | 266 | 413 | 1660 | 279 | 558 | 647 | 190 | 350 | 24 | 4-M16 × 400 | 564 |
| 55 | 628 | 717 | ||||||||||||||||
| BK8016S | 150 (((6") | 30 ¢ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-M16 × 400 | 730 |
| BK8024S | 200 ((8") | 22 ¢ 90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-M16 × 400 | 800 |
| BK9020S | 200 ((8") | 30?? 132 | 4-M16 × 400 | |||||||||||||||
| BK9030S | 250 (((10") | 37 ¢ 90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-M16 × 400 | 1300 |
| 110 ~ 220 | 960 | 1070 | ||||||||||||||||
| BK10027S | 300 (((12") | 37 ~ 90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-M16 × 400 | 1600 |
| 10 ¢ 220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
| BK10034S | 350 (((14") | 75 ₹315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-M16 × 400 | 1900 |
| ขนาดสําหรับ BK12034 และ BK12042 จะถูกจัดส่งเป็นพิเศษ | ||||||||||||||||||
| สแตนdอาร์ด acceโทษที ประกอบด้วย: เครื่องดับเสียงเข้าและออก,แรงกด gauกรอกเบส เครื่องพัดลมเครื่องยนต์ กล่อง beมันคือเข็มขัดคุ้มกันeลีฟแวลล์ เช็คแวลล์ | ||||||||||||||||||
| น้ําหนักด้านบนเป็นสําหรับอุปกรณ์เสริมมาตรฐานเท่านั้น ยกเว้นมอเตอร์ | ||||||||||||||||||
