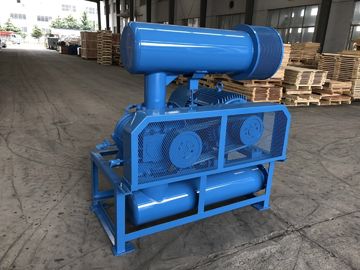

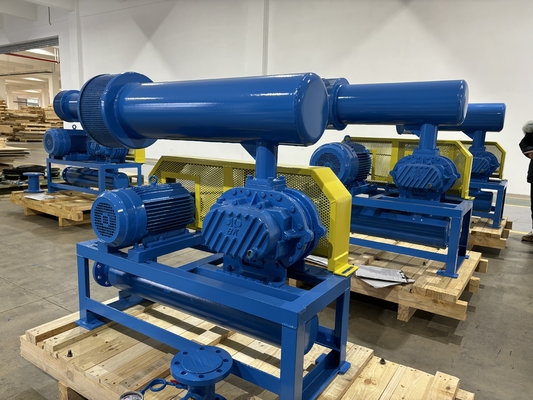

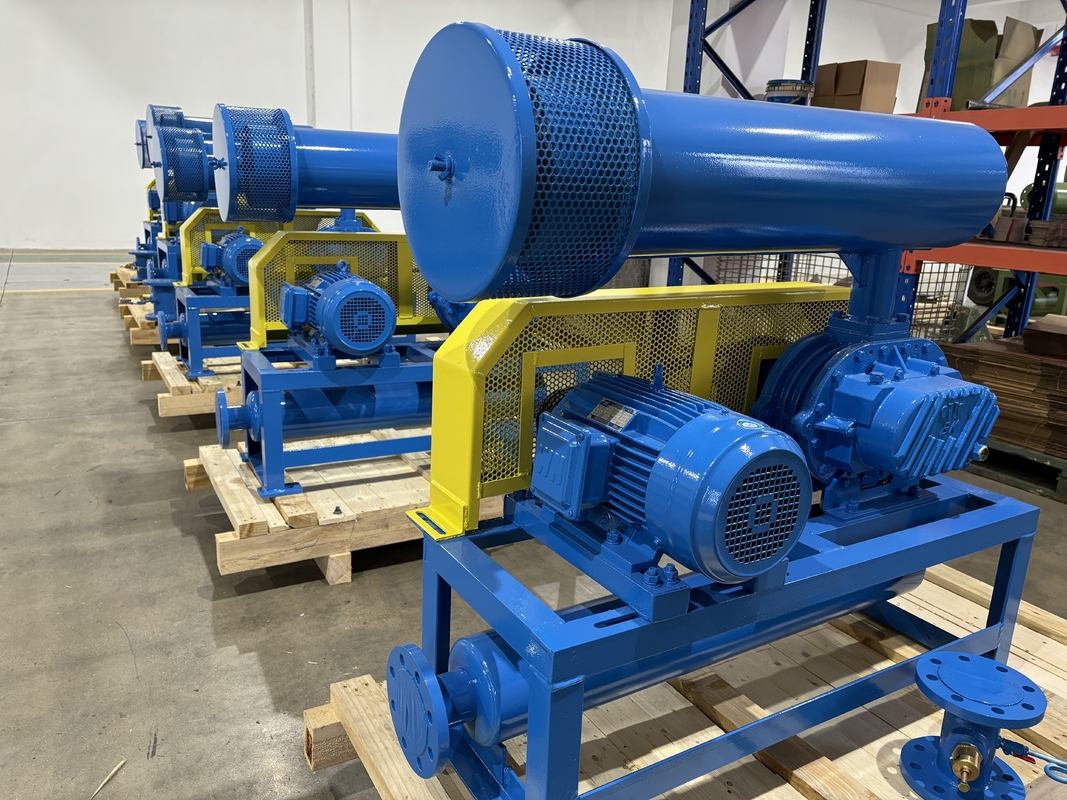

Dn250 15-132kw 80kpa Roots Rotary Lobe Blower อากาศเย็น

Dn250 15-132kw 80kpa Roots Rotary Lobe Blower อากาศเย็น

  • Dn250 15-132kw 80kpa Roots Rotary Lobe Blower อากาศเย็น
Dn250 15-132kw 80kpa Roots Rotary Lobe Blower อากาศเย็น
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: BC
ได้รับการรับรอง: ISO9001/ISO14001
หมายเลขรุ่น: BC9020
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 7500-9960 / SET
รายละเอียดการบรรจุ: ส่งออกกล่องไม้มาตรฐาน
เวลาการส่งมอบ: 5 ถึง 20 วันทำการขึ้นอยู่กับปริมาณการสั่งซื้อและข้อกำหนด
เงื่อนไขการชำระเงิน: แอล/C, ที/ที
สามารถในการผลิต: 50 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
พิมพ์: Positive Displacement, Roots Type, การลำเลียงอากาศ ความจุอากาศ: 26.99-81.37 ลบ.ม./นาที
ปล่อยความดันแตกต่าง: 10-80KPA กำลังมอเตอร์: 15-90KW
ปล่อยเบื่อ: DN250 (10”) ประเภทระบายความร้อน: อากาศ
แอปพลิเคชัน:: การเติมอากาศ การล้างย้อนกลับ การลำเลียงด้วยลม ใช้สำหรับบำบัดน้ำ ซีเมนต์ การล้างท่อ โรงไฟฟ้า ฯลฯ วัสดุหลัก: เหล็กหล่อ
แสงสูง:

dn250 รูทเครื่องเป่ากลีบโรตารี่

,

80kpa รากโบลเวอร์โรตารี่กลีบ

,

อากาศเย็นรากโบลเวอร์โรตารี่กลีบ



DN250 Three Lobe Roots Blower, 15-132KW, 80KPA อากาศเย็นแบบโรตารี่โบลเวอร์



โบลเวอร์ BC ได้ปรับปรุงประสิทธิภาพฟูลอะเดียแบติกรวมถึงประสิทธิภาพเชิงปริมาตรและให้อากาศที่ยอดเยี่ยม

ความจุเทียบกับลักษณะแรงดัน



แบบอย่าง

BC9020

ความจุอากาศ

26.99-81.37ม3/นาที

ปล่อยความดันแตกต่าง

10-80KPA

ความเร็วรอบ

700-1500rpm

ประเภทมอเตอร์

15KW-132KW

380/400/415/440V, 3PHASES, 50/60HZ, มีมอเตอร์ความถี่

ยี่ห้อมอเตอร์

มาตรฐาน: Siemens Beide หรือมอเตอร์ Wannan

ซีเมนส์และมอเตอร์ ABB สำหรับตัวเลือกของคุณ

ประเภทการติดตั้ง

มาตรฐาน: ประเภทแนวนอน

มีประเภทแนวตั้งสำหรับตัวเลือกของคุณ

สี กำหนดเอง มาตรฐานของ RAL6011

NW ของเครื่องเป่าลมที่ไม่มีมอเตอร์

1310 กก

ขนาดบรรจุ ประมาณ.

2.62*1.78*2.45ม.(ยาว*กว้าง*สูง)





คุณสมบัติ:

1.BC เครื่องเป่าลมแบบสามแฉกไม่จำเป็นต้องใช้น้ำหล่อเย็นภายในแรงดันที่เพิ่มขึ้น 80kpa

2. เฟืองเกลียวถูกนำมาใช้เพื่อการลำเลียงที่เสถียรยิ่งขึ้น

3. โดยการใช้โปรไฟล์พิเศษของโรเตอร์ ช่องว่างระหว่างโรเตอร์สามารถคงที่

ซึ่งทำให้ประสิทธิภาพสูงขึ้น

4. ความแม่นยำของโรเตอร์ถูกควบคุมอย่างเต็มที่โดยการผลิตจำนวนมากบนเครื่อง NC ที่แม่นยำ นอกจากนี้

โรเตอร์เกือบจะปราศจากการสั่นสะเทือนเนื่องจากได้รับการปรับสมดุลแบบไดนามิกในขั้นตอนการผลิต

แล้ว.

5. เกียร์ไทม์มิ่งแบบเฮลิคอลถูกนำมาใช้ไม่เพียงเพื่อยืดอายุการใช้งาน แต่ยังลดเสียงรบกวนด้วย



แผ่นพารามิเตอร์

แบบอย่าง พอร์ตเดีย
(มม.)
ความเร็ว ความจุน้ำเข้า (ลบ.ม./นาที) และกำลังเพลา (KW)
0.1กก./ตร.ซม 0.2กก./ตร.ซม 0.3กก./ตร.ซม 0.4กก./ตร.ซม.2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
รอบต่อนาที ลบ.ม./นาที กิโลวัตต์ ลบ.ม./นาที กิโลวัตต์ ลบ.ม./นาที กิโลวัตต์ ลบ.ม./นาที กิโลวัตต์
BC9020 250(10") 700 35.04 12.11 น 32.72 18.99 น 30.93 น 25.36 น 29.48 น 29.05 น
850 43.73 14.71 น 41.41 น 23.06 น 39.61 30.80 38.17 น 35.28 น
1,000 52.41 น 17.30 น 50.10 น 27.12 น 48.30 น 36.23 น 46.85 41.50 น
1150 61.10 น 19.90 น 58.78 31.19 น 56.99 41.67 55.54 น 47.73
1250 66.89 21.63 น 64.58 น 33.90 น 62.78 45.29 น 61.33 น 51.88
1400 75.58 น 24.22 น 73.26 น 37.97 71.47 น 50.73 70.02 58.10 น
1500 81.37 น 25.95 น 79.05 น 40.69 77.26 น 54.35 น 75.81 62.25 น



แบบอย่าง พอร์ตเดีย
(มม.)
ความเร็ว ความจุน้ำเข้า (ลบ.ม./นาที) และกำลังเพลา (KW)
0.5กก./ซม.2 0.6กก./ซม.2 0.7กก./ตร.ซม 0.8กก./ซม.2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
รอบต่อนาที ลบ.ม./นาที กิโลวัตต์ ลบ.ม./นาที กิโลวัตต์ ลบ.ม./นาที กิโลวัตต์ ลบ.ม./นาที กิโลวัตต์
BC9020 250(10") 700 28.15 น 35.91 26.99 น 42.76
850 36.83 43.60 น 35.68 51.93
1,000 45.52 น 51.30 น 44.36 น 61.09 น 43.26 น 70.89 42.28 น 80.68
1150 54.21 น 58.99 53.05 น 70.26 51.95 81.52 น 50.97 92.79
1250 60.00 น 64.12 58.84 76.37 น 57.74 88.61 56.76 100.86
1400 68.69 71.81 67.53 น 85.53 น 66.43 น 99.24 65.44 น 112.96
1500 74.48 น 76.94 73.32 น 91.64 72.22 106.33 น 71.24 น 121.03





โครงสร้างตัวเครื่องหลักโบลเวอร์


Dn250 15-132kw 80kpa Roots Rotary Lobe Blower อากาศเย็น 0





เลขที่

ชื่อชิ้นส่วน

จำนวน



เลขที่

ชื่อชิ้นส่วน

จำนวน



เลขที่

ชื่อชิ้นส่วน

จำนวน

1

ฐานราก

2



9

ฝาปิดท้ายด้านซ้าย

1



17

ถังน้ำมัน

1

2

สลักเกลียวหกเหลี่ยม

4



10

ขากลม

4



18

เกียร์

2

3

ซีลกันฝุ่น

1



11

ปลอก

1



19

สำคัญ

2

4

ใบพัดไดรฟ์

1



12

ซีลน้ำมัน

4



20

ปลอกแกน

2

5

การแบก

2



13

ฝาปิดท้ายขวา

1



21

การแบก

2

6

ใบพัดขับเคลื่อน

2



14

สายฟ้า

16



22

แผ่นแบริ่ง

2

7

ถ้วยเก็บฝุ่น

1



15

หายใจ

1



23

เบาะปรับได้

หลาย

8

หัวอัดจาระบี

2



16

สายฟ้า

8



24

น็อตแม่เหล็ก

1





ภาพวาดประกอบของแพ็คเกจโบลเวอร์



Dn250 15-132kw 80kpa Roots Rotary Lobe Blower อากาศเย็น 1





ขอบเขตการจัดหามาตรฐาน



1.โบลเวอร์เพลาเปล่า

2. วาล์วระบายแรงดัน

3. เวเฟอร์เช็ควาล์ว (แบบบาง)

4. ท่อเก็บเสียงเข้า (พร้อมกรองอากาศ)

5. ตัวลดเสียงเต้าเสียบ

6. ฐานสาธารณะ (พร้อมที่ครอบเข็มขัด)

7. ข้อต่อยางและแผ่นกันกระแทก

8. ลูกรอกมอเตอร์

9. เครื่องวัดความดัน

10. สายพานร่องวี

11. สลักเกลียวและน็อตและชิ้นส่วนเชื่อมต่ออื่น ๆ

12. มอเตอร์ไฟฟ้า
