ผู้ผลิตมืออาชีพหลายชนิดของเครื่องเป่าลม
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BK |
| ได้รับการรับรอง: | ISO9001/ISO14001/CE |
| หมายเลขรุ่น: | BK5009 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | ส่งออกกล่องไม้มาตรฐาน |
| เวลาการส่งมอบ: | 5 ถึง 20 วันทำการขึ้นอยู่กับปริมาณการสั่งซื้อและข้อกำหนด |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 100 ชุดต่อเดือน |
| ความจุอากาศ: | 5.68-18.41 ลบ.ม./นาที | ปล่อยความดันแตกต่าง: | 10-50กป |
|---|---|---|---|
| กำลังมอเตอร์: | 4-22KW | ปล่อยเบื่อ: | DN100 (4”) |
| ประเภทระบายความร้อน: | อากาศ | แอปพลิเคชัน:: | การเติมอากาศ การล้างย้อนกลับ การลำเลียงด้วยลม ใช้สำหรับบำบัดน้ำ ซีเมนต์ การล้างท่อ โรงไฟฟ้า ฯลฯ |
| ซีลน้ำมัน: | แบรนด์ SKF | การแบก: | ตัวเลือก NSK, SKF |
| แสงสูง: | เครื่องเป่ารากแรงดันสูงแบบหมุน,เครื่องเป่ารากแรงดันสูง 50 kpa,เครื่องเป่ารากกลีบไตร 50 kpa |
||

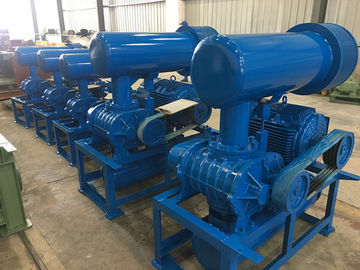

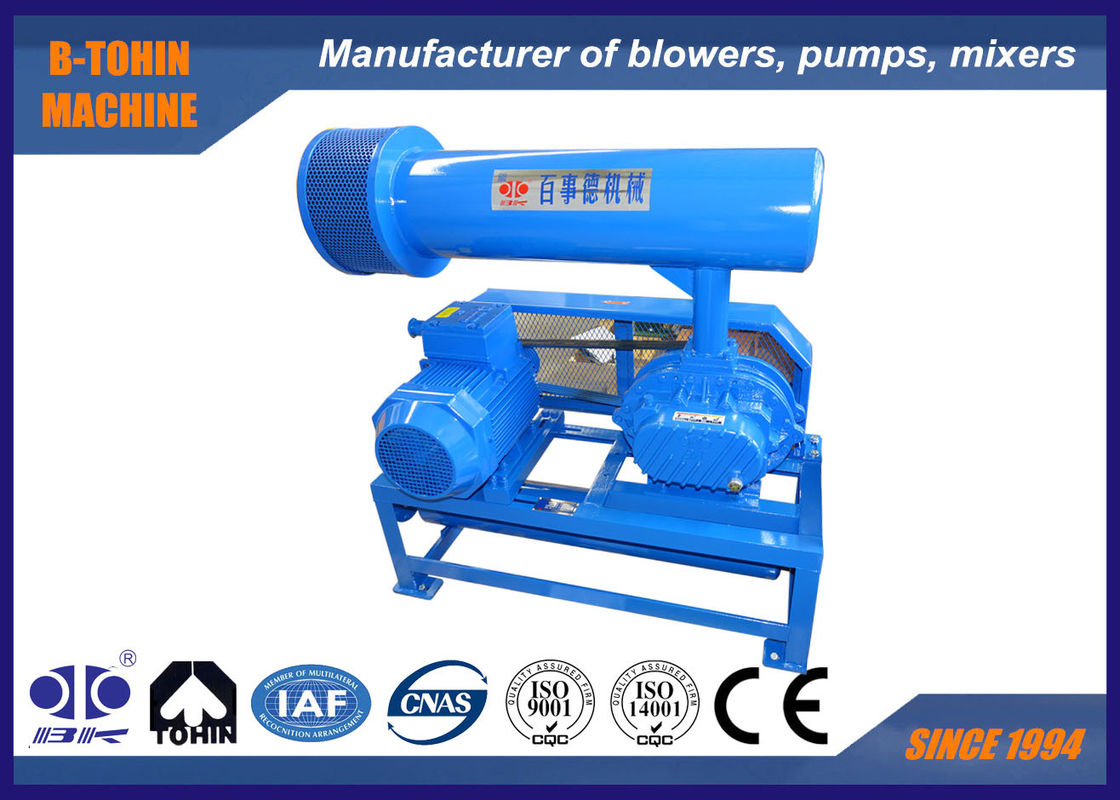

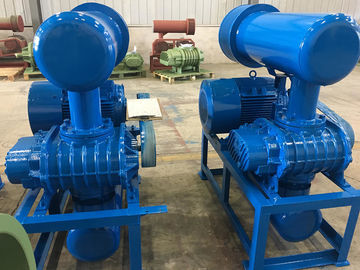

10 ลบ.ม./นาที Three Lobe Roots Blower, Rotary Blower, 10KPA - 50KPA, เครื่องเติมอากาศที่เชื่อถือได้
เกี่ยวกับ บี.เค
BK Roots Blower เป็นผลิตภัณฑ์ที่ออกแบบและผลิตตามมาตรฐานแห่งชาติ
โบลเวอร์ประเภทนี้ถูกนำไปใช้อย่างแพร่หลายในการบำบัดน้ำเสียและอุตสาหกรรมการลำเลียงด้วยลม
ข้อมูลจำเพาะ:
|
แบบอย่าง |
BK5009 |
|
ความจุอากาศ |
5.68-18.41ม3/นาที |
|
ปล่อยความดันแตกต่าง |
10-50กป |
|
ความเร็วรอบ |
850-2000rpm |
|
ประเภทมอเตอร์ |
4KW-22KW 380/400/415/440V, 3 เฟส, 50/60Hz |
|
ยี่ห้อมอเตอร์ |
มาตรฐาน: Siemens Beide หรือมอเตอร์ Wannan ซีเมนส์และมอเตอร์ ABB สำหรับตัวเลือกของคุณ |
|
ประเภทการติดตั้ง |
มาตรฐาน: ประเภทแนวนอน มีประเภทแนวตั้งสำหรับตัวเลือกของคุณ |
|
NW ของเครื่องเป่าลมที่ไม่มีมอเตอร์ |
239 กก |
|
ขนาดบรรจุ ประมาณ. |
1.5*1.05*1.75ม.(ยาว*กว้าง*สูง) |
คุณสมบัติ:
1. เฟืองไทม์มิ่งแบบเฮลิคอลสำหรับการทำงานที่ราบรื่น
2. กะทัดรัด คล่องตัวในการติดตั้งทำให้ผู้ใช้มีทางเลือกมากขึ้น
3. โครงสร้างที่สมบูรณ์ของใบพัดและเพลาเพื่อป้องกันข้อบกพร่องของโครงสร้างแยก
4. ใช้ซีลน้ำมันนำเข้าที่ทำจากยางฟลูออโรซึ่งมีความทนทานต่อการสึกหรอและทนต่ออุณหภูมิสูงได้ดีเยี่ยม
5. การสั่นสะเทือนต่ำและการใช้พลังงานเพียงเล็กน้อย
แผ่นพารามิเตอร์
| แบบอย่าง | พอร์ตเดีย (มม.) |
ความเร็ว | ความจุน้ำเข้า (ลบ.ม./นาที) และกำลังเพลา (KW) | |||||||||
| 0.1กก./ซม2 | 0.2กก./ซม2 | 0.3กก./ซม2 | 0.4กก./ซม2 | 0.5กก./ซม2 | ||||||||
| 1000mmH2อ | 2000mmH2อ | 3000mmH2อ | 4000mmH2อ | 5000mmH2อ | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| รอบต่อนาที | ม3/นาที | กิโลวัตต์ | ม3/นาที | กิโลวัตต์ | ม3/นาที | กิโลวัตต์ | ม3/นาที | กิโลวัตต์ | ม3/นาที | กิโลวัตต์ | ||
| BK5009 | 100(4") | 850 | 7.05 น | 2.12 | 6.48 น | 3.60 | 6.05 น | 5.43 | 5.68 | 6.29 น | ||
| 1,000 | 8.53 น | 2.49 | 7.97 | 4.23 | 7.53 น | 6.39 น | 7.17 น | 7.40 น | 6.85 | 9.14 | ||
| 1150 | 10.01 น | 2.87 | 9.45 น | 4.86 | 9.01 | 7.35 น | 8.65 น | 8.51 น | 8.33 น | 10.51 น | ||
| 1250 | 11.00 น | 3.12 | 10.44 น | 5.29 | 10.00 น | 7.99 | 9.64 | 9.25 น | 9.32 น | 11.43 น | ||
| 1350 | 11.99 น | 3.37 | 11.43 น | 5.71 | 10.99 น | 8.63 | 10.62 น | 9.99 | 10.31 น | 12.34 น | ||
| 1500 | 13.47 น | 3.74 | 12.91 น | 6.35 น | 12.47 น | 9.59 น | 12.11 น | 11.10 น | 11.79 น | 13.71 น | ||
| 1600 | 14.46 น | 3.99 | 13.90 น | 6.77 | 13.46 น | 10.23 น | 13.10 น | 11.84 น | 12.78 น | 14.63 น | ||
| 1750 | 15.94 น | 4.37 | 15.38 น | 7.40 น | 14.94 น | 11.18 น | 14.58 น | 12.95 น | 14.26 น | 16.00 น | ||
| 1850 | 16.93 น | 4.62 | 16.37 น | 7.83 | 15.93 น | 11.82 น | 15.57น | 13.69 น | 15.25 น | 16.91 น | ||
| 2543 | 18.41 น | 4.99 | 17.85 น | 8.46 น | 17.41 น | 12.78 น | 17.05 น | 14.80 น | 16.73 น | 18.28 น | ||
โครงสร้างตัวเครื่องเป่าลมหลัก
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
เลขที่ |
ชื่อชิ้นส่วน |
จำนวน |
|
1 |
ฐานราก |
2 |
|
9 |
ฝาปิดท้ายด้านซ้าย |
1 |
|
17 |
ถังน้ำมัน |
1 |
|
2 |
สลักเกลียวหกเหลี่ยม |
4 |
|
10 |
ขากลม |
4 |
|
18 |
เกียร์ |
2 |
|
3 |
ซีลกันฝุ่น |
1 |
|
11 |
ปลอก |
1 |
|
19 |
สำคัญ |
2 |
|
4 |
ใบพัดไดรฟ์ |
1 |
|
12 |
ซีลน้ำมัน |
4 |
|
20 |
ปลอกแกน |
2 |
|
5 |
การแบก |
2 |
|
13 |
ฝาปิดท้ายขวา |
1 |
|
21 |
การแบก |
2 |
|
6 |
ใบพัดขับเคลื่อน |
2 |
|
14 |
สายฟ้า |
16 |
|
22 |
แผ่นแบริ่ง |
2 |
|
7 |
ถ้วยเก็บฝุ่น |
1 |
|
15 |
หายใจ |
1 |
|
23 |
เบาะปรับได้ |
หลาย |
|
8 |
หัวอัดจาระบี |
2 |
|
16 |
สายฟ้า |
8 |
|
24 |
น็อตแม่เหล็ก |
1 |
ภาพวาดประกอบของแพ็คเกจโบลเวอร์
การจัดหาขอบเขตมาตรฐาน
1. ตัวเครื่องเป่าลมหลัก
2. วาล์วระบายแรงดัน
3. เช็ควาล์ว
4. ท่อเก็บเสียงเข้า (พร้อมกรองอากาศ)
5. ตัวลดเสียงเต้าเสียบ
6. ฐานสาธารณะ (พร้อมที่ครอบเข็มขัด)
7. ข้อต่อยางและแผ่นกันกระแทก
8. ลูกรอกมอเตอร์
9.เกจวัดแรงดัน
10. สายพานร่องวี
11. สลักเกลียวและน็อตและชิ้นส่วนเชื่อมต่ออื่น ๆ
12. มอเตอร์ไฟฟ้า
ผู้ติดต่อ: Iris Xu
โทร: +8615301523076
