สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | B-TOHIN |
ได้รับการรับรอง: | ISO9001 / ISO14001 |
หมายเลขรุ่น: | BKW9020S |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
รายละเอียดการบรรจุ: | ส่งออกกล่องไม้ |
เวลาการส่งมอบ: | 30 วันทำการ |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
สามารถในการผลิต: | 30 ชุดต่อเดือน |
ชื่อ: | BKW9020S | ความกดดัน: | 10-80KPA |
---|---|---|---|
การไหลของอากาศ: | 40.72m3/Min-73.32m3/Min | บรรจุุภัณฑ์: | กล่องไม้ |
กำลังมอเตอร์: | 75kw-160kw | ประเภทคูลลิ่ง: | น้ำ |
เกรดอัตโนมัติ: | อัตโนมัติกึ่งอัตโนมัติ | ประเภทบรรจุภัณฑ์: | กรณี |
แสงสูง: | DN250 tri lobe root blower,Water Cooling tri lobe root blower,เครื่องเป่ารากแรงดันสูง 80Kpa |

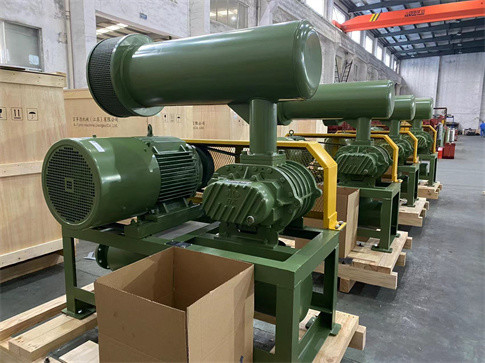

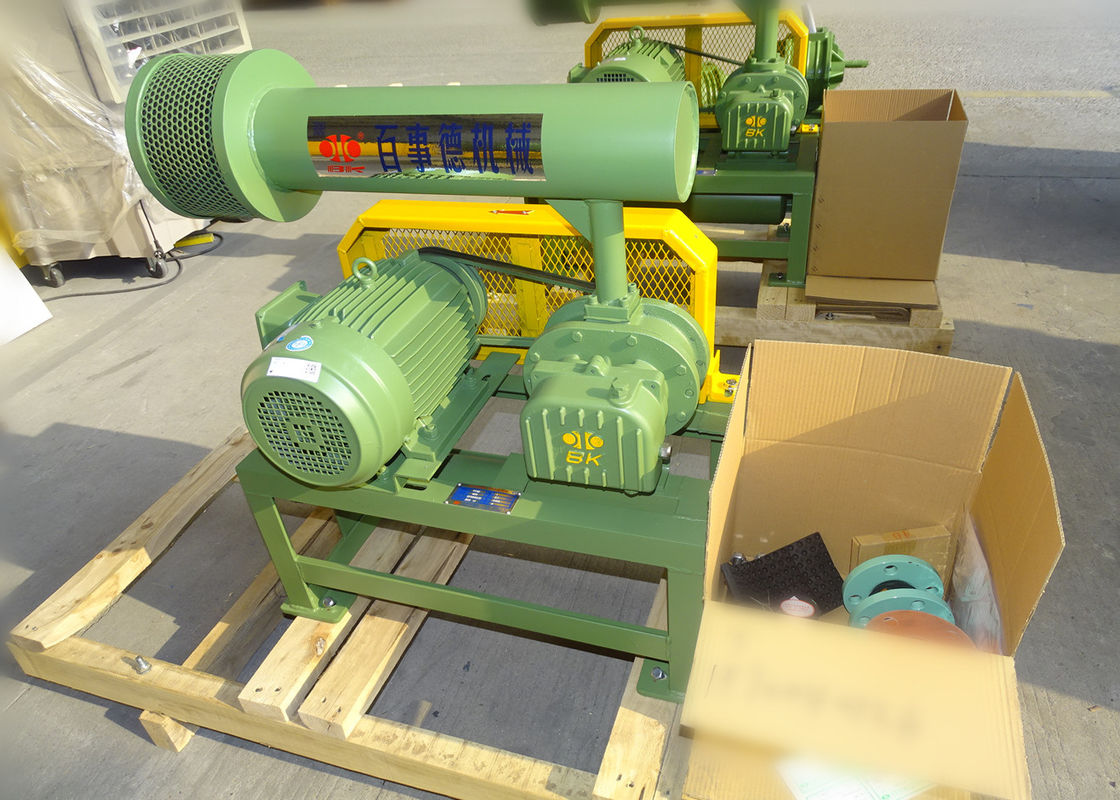

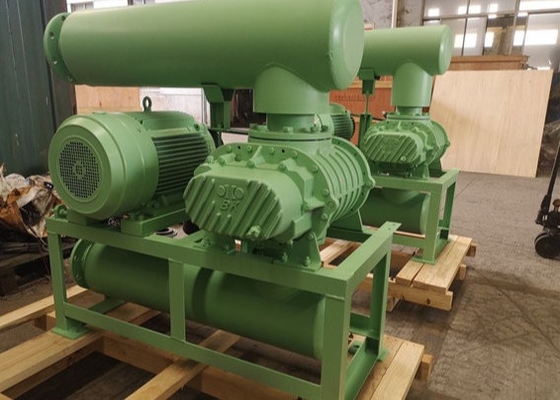

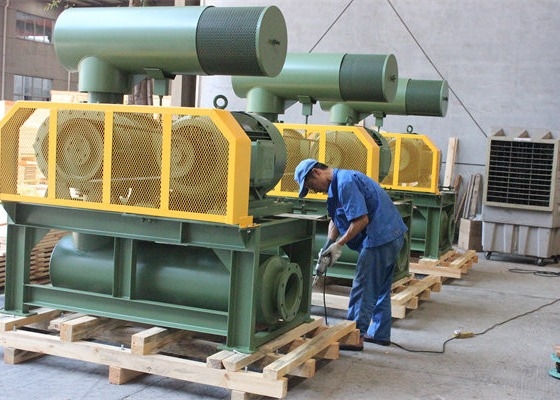

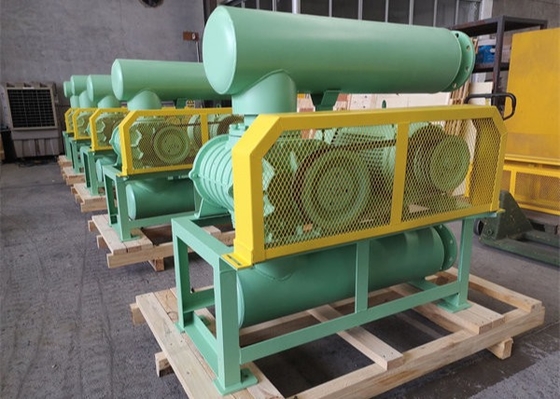

DN250 BKW9020S Roots Blower Water Cooling
BKW9020S Roots Blower สืบทอดส่วนประกอบส่วนใหญ่จาก BK9020 โดยใช้การระบายความร้อนด้วยน้ำในฝาครอบแบริ่งซึ่งสามารถลดอุณหภูมิของแบริ่งเมื่อทำงานและยืดอายุการใช้งานได้ขนาดกระบอกสูบคือ DN250 ซึ่งสามารถสร้างความจุขนาดใหญ่ขึ้นเหมาะสำหรับโรงงานปูนซีเมนต์และโรงไฟฟ้าที่ใช้ .
1. เฟืองไทม์มิ่งแบบเฮลิคอลเพื่อการทำงานที่ราบรื่น
2. การติดตั้งที่กะทัดรัดและยืดหยุ่นทำให้ผู้ใช้มีทางเลือกมากขึ้น
3. โครงสร้างแบบบูรณาการของใบพัดและเพลาเพื่อการทำงานที่เสถียรและราบรื่นยิ่งขึ้น
4. ใช้ซีลน้ำมันนำเข้าที่ทำจากยางฟลูออริกที่มีความทนทานต่อการสึกหรอและทนต่ออุณหภูมิสูง
5. เสียงรบกวนต่ำ การสั่นสะเทือนต่ำ และการใช้พลังงาน
ข้อมูลจำเพาะ:
ปล่อยแรงดันแตกต่าง | 60-100KPA |
ความจุอากาศ | 40.72m3/Min-73.32m3/Min |
ความเร็วรอบ | 1000rpm-1500rpm |
ประเภทมอเตอร์ | 75KW-160KW 380/400/415/440V, 3เฟส, 50/60เฮิร์ต |
มอเตอร์ยี่ห้อ | มาตรฐาน: Siemens Beide หรือ Wannan motor ซีเมนส์และมอเตอร์ ABB สำหรับตัวเลือกของคุณ |
ประเภทการติดตั้ง | มาตรฐาน: ประเภทแนวนอน ประเภทแนวตั้งสำหรับตัวเลือกของคุณ |
NW ของโบลเวอร์ที่ไม่มีมอเตอร์ | 1310 กก. |
ขนาดบรรจุ | 2.62*1.78*2.60ม. (ยาว*กว้าง*สูง) |
พารามิเตอร์
แบบอย่าง | พอร์ต เดีย (MM) | ความเร็ว | กระแสลมเข้า (m3/min) และกำลังของเพลา (KW)(m3/นาที) | |||||||||||
0.6kgf/ซม.2 | 0.7kgf/ซม.2 | 0.8kgf/cm2 | 0.9kgf/ซม.2 | 1.0kgf/ซม.2 | คูลลิ่ง น้ำ |
|||||||||
6000mmH2โอ | 7000mmH2โอ | 8000mmH2โอ | 9000mmH2โอ | 10000mmH2โอ | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
rpm | ม3/นาที | KW | ม3/นาที | KW | ม3/นาที | KW | ม3/นาที | KW | ม3/นาที | KW | ลิตร/นาที | |||
BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 |
คำอธิบายของชิ้นส่วนโบลเวอร์:
ปลอก | ทำจากเหล็กหล่อ HT200 โครงสร้าง ENDLESS ถูกนำมาใช้เพื่อปรับปรุงประสิทธิภาพ กลึงครั้งเดียวโดยศูนย์ CNC ด้วยความแม่นยำสูง |
โรเตอร์ (เพลาและใบพัด) | ทำจากเหล็กหล่อ QT500 ใบพัดและเพลาถูกหล่อเป็นส่วนสำคัญ การนำกบ NC มาใช้ในการตัดเฉือนเพื่อให้ได้ความแม่นยำสูง |
แบริ่งปลายเกียร์ | ทำจาก GCr15 แบรนด์ NSK, ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถว,สามารถรองรับโหลดตามแนวแกน |
แบริ่งปลายไดรฟ์ | ทำจาก GCr15 แบรนด์ NSK แบริ่งลูกกลิ้งทรงกระบอก |
เกียร์ | ทำจาก 20CrMnTi โครงสร้างเอียงเพื่อการวิ่งที่ราบรื่นยิ่งขึ้น |
ซีลน้ำมัน | ทำจากยางฟลูออโร มีอุณหภูมิสูงและมีอายุการใช้งานยาวนานขึ้น |
หลักการทำงาน
Roots blower เป็นเครื่องเป่าลมแบบลูกบาศก์และปล่อยอากาศในปริมาณคงที่ตามสัดส่วนของความเร็วในการหมุนทุก ๆ การหมุนจะมี 2 แฉกเพื่อดูดและปล่อยอากาศให้เสร็จสามครั้งเมื่อเทียบกับโบลเวอร์ 2 แฉก จะมีพัลส์อากาศน้อยกว่า เปลี่ยนโหลดน้อยกว่า มีความแข็งแรงสูงกว่า ลดเสียงรบกวนและการสั่นสะเทือน
เพลาขนานสองอันมีสามแฉก แฉกทั้งหมดมีช่องว่างเล็ก ๆ ระหว่างกันและอยู่ภายในทุกกลีบหมุน อากาศบางส่วนจะถูกดูดซับที่ทางเข้าและถ่ายโอนจากตัวเรือนภายในพื้นผิวไปยังพอร์ตไดชาร์จของโบลเวอร์
เฟืองไทม์มิ่งเกียร์จะหมุนเพลาสองอันโดยไม่มีการสัมผัสระหว่างแฉก จึงสามารถหมุนด้วยความเร็วสูงโดยไม่ต้องหล่อลื่นภายในมีลักษณะดังต่อไปนี้: การกำหนดค่าอย่างง่าย;ทำงานได้อย่างราบรื่นมีเสถียรภาพประสิทธิภาพที่ดีมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ
น้ำเย็น:
ต้องใช้น้ำสะอาดโดยไม่ต้องใช้วัสดุแปลกปลอม
อุณหภูมิของน้ำต้องน้อยกว่า 40 ℃
