สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | BC |
ได้รับการรับรอง: | ISO9001/ISO14001 |
หมายเลขรุ่น: | BC9020 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | USD 7500-9960 / SET |
รายละเอียดการบรรจุ: | กรณีไม้ส่งออกมาตรฐาน |
เวลาการส่งมอบ: | 5 ถึง 20 วันทำการขึ้นอยู่กับจำนวนสั่งซื้อและข้อกำหนด |
เงื่อนไขการชำระเงิน: | L/C, T/T |
สามารถในการผลิต: | 50 ชุดต่อเดือน |
พิมพ์: | การกำจัดเชิงบวก, ประเภทของราก, การลำเลียงทางอากาศ | ความจุอากาศ: | 26.99-81.37m3 / นาที |
---|---|---|---|
ปล่อยแรงดันที่แตกต่าง: | 10-80kpa | กำลังมอเตอร์: | 15-90KW |
ปล่อยเจาะ: | DN250 (10”) | ประเภทระบายความร้อน: | อากาศธาตุ |
การประยุกต์ใช้:: | การเติมอากาศการล้างย้อนการลำเลียงด้วยลมใช้สำหรับการบำบัดน้ำซีเมนต์การล้างท่อโรงไฟฟ้า ฯลฯ | วัสดุหลัก: | เหล็กหล่อ |
แสงสูง: | โบลเวอร์สไตล์รากแรงดันสูง,โบลเวอร์สไตล์รูต 3 กลีบ,โบลเวอร์ราก 3 กลีบแรงดันสูง |

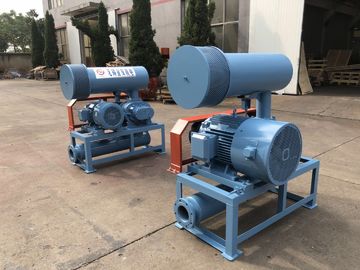

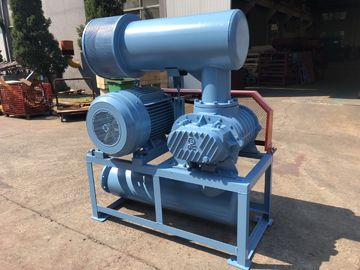

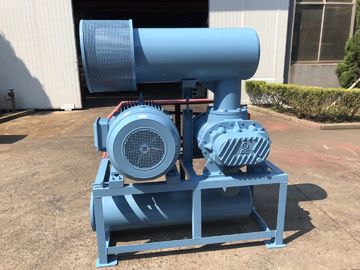

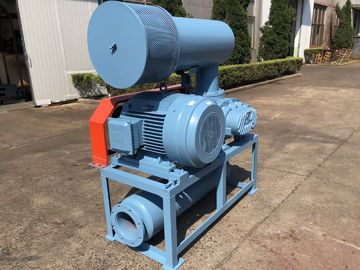

DN250 Three Lobe Roots Blower, 15-132KW, 80KPA เครื่องเป่าลมเย็นแบบโรตารี่
โบลเวอร์ BC ได้ปรับปรุงประสิทธิภาพฟูลอะเดียแบติกตลอดจนประสิทธิภาพเชิงปริมาตรและให้อากาศที่ยอดเยี่ยม
ความจุเทียบกับลักษณะความดัน
แบบอย่าง |
BC9020 |
ความจุอากาศ |
26.99-81.37m3/นาที |
ปล่อยแรงดันแตกต่าง |
10-80KPA |
ความเร็วรอบ |
700-1500 รอบต่อนาที |
ประเภทมอเตอร์ |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, มีมอเตอร์ความถี่ด้วย |
มอเตอร์ยี่ห้อ |
มาตรฐาน: Siemens Beide หรือ Wannan motor ซีเมนส์และมอเตอร์ ABB สำหรับตัวเลือกของคุณ |
ประเภทการติดตั้ง |
มาตรฐาน: ประเภทแนวนอน ประเภทแนวตั้งสำหรับตัวเลือกของคุณ |
สี | ปรับแต่งได้มาตรฐาน RAL6011 |
NW ของโบลเวอร์ที่ไม่มีมอเตอร์ |
1310 กก. |
ขนาดบรรจุ |
2.62*1.78*2.45ม. (ยาว*กว้าง*สูง) |
คุณสมบัติ:
1.BC โบลเวอร์สามแฉกไม่จำเป็นต้องใช้น้ำหล่อเย็นภายในแรงดันที่เพิ่มขึ้น 80kpa
2. ใช้เฟืองเกลียวเพื่อการลำเลียงที่มีเสถียรภาพมากขึ้น
3. ด้วยการใช้โปรไฟล์พิเศษของโรเตอร์ ระยะห่างระหว่างโรเตอร์สามารถคงที่ได้
ซึ่งทำให้ประสิทธิภาพสูงขึ้นไปอีก
4. ความแม่นยำของโรเตอร์ถูกควบคุมโดยการผลิตจำนวนมากบนเครื่อง NC ที่แม่นยำ นอกจากนี้
โรเตอร์เกือบจะไม่มีการสั่นสะเทือน เนื่องจากมีความสมดุลแบบไดนามิกในขั้นตอนการผลิต
แล้ว.
5. เฟืองไทม์มิ่งแบบเฮลิคอลไม่เพียงแต่นำมาใช้เพื่อยืดอายุการใช้งาน แต่ยังช่วยลดเสียงรบกวนอีกด้วย
แผ่นพารามิเตอร์
แบบอย่าง | พอร์ต เดีย (MM) |
ความเร็ว | ความจุขาเข้า (m3/min) และกำลังของเพลา (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | ลบ.ม./นาที | KW | ลบ.ม./นาที | KW | ลบ.ม./นาที | KW | ลบ.ม./นาที | KW | ||
BC9020 | 250(10") | 700 | 35.04 | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | 29.48 | 29.05 |
850 | 43.73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
1000 | 52.41 | 17.30 น. | 50.10 | 27.12 | 48.30 | 36.23 | 46.85 | 41.50 | ||
1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56.99 | 41.67 | 55.54 | 47.73 | ||
1250 | 66.89 | 21.63 | 64.58 | 33.90 | 62.78 | 45.29 | 61.33 | 51.88 | ||
1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71.47 | 50.73 | 70.02 | 58.10 | ||
1500 | 81.37 | 25.95 | 79.05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 |
แบบอย่าง | พอร์ต เดีย (MM) |
ความเร็ว | ความจุขาเข้า (m3/min) และกำลังของเพลา (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | ลบ.ม./นาที | KW | ลบ.ม./นาที | KW | ลบ.ม./นาที | KW | ลบ.ม./นาที | KW | ||
BC9020 | 250(10") | 700 | 28.15 | 35.91 | 26.99 | 42.76 | ||||
850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
1000 | 45.52 | 51.30 | 44.36 | 61.09 | 43.26 | 70.89 | 42.28 | 80.68 | ||
1150 | 54.21 | 58.99 | 53.05 | 70.26 | 51.95 | 81.52 | 50.97 | 92.79 | ||
1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | 88.61 | 56.76 | 100.86 | ||
1400 | 68.69 | 71.81 | 67.53 | 85.53 | 66.43 | 99.24 | 65.44 | 112.96 | ||
1500 | 74.48 | 76.94 | 73.32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 |
โครงสร้างหลักของโบลเวอร์
ไม่. |
ชื่อชิ้นส่วน |
จำนวน |
|
ไม่. |
ชื่อชิ้นส่วน |
จำนวน |
|
ไม่. |
ชื่อชิ้นส่วน |
จำนวน |
1 |
ฐานราก |
2 |
|
9 |
ฝาท้ายด้านซ้าย |
1 |
|
17 |
ถังน้ำมัน |
1 |
2 |
น็อตหกเหลี่ยม |
4 |
|
10 |
หมุดกลม |
4 |
|
18 |
เกียร์ |
2 |
3 |
ซีลกันฝุ่น |
1 |
|
11 |
ปลอก |
1 |
|
19 |
กุญแจ |
2 |
4 |
ขับใบพัด |
1 |
|
12 |
ซีลน้ำมัน |
4 |
|
20 |
แขนแกน |
2 |
5 |
การแบก |
2 |
|
13 |
ฝาปิดท้ายขวา |
1 |
|
21 |
การแบก |
2 |
6 |
ขับเคลื่อนด้วยใบพัด |
2 |
|
14 |
สายฟ้า |
16 |
|
22 |
แผ่นแบริ่ง |
2 |
7 |
ถ้วยฝุ่น |
1 |
|
15 |
ลมหายใจ |
1 |
|
23 |
แผ่นรองปรับได้ |
หลาย |
8 |
หัวอัดจาระบี |
2 |
|
16 |
สายฟ้า |
8 |
|
24 |
น็อตแม่เหล็ก |
1 |
การประกอบรูปวาดของแพ็คเกจโบลเวอร์
การจัดหาขอบเขตมาตรฐาน
1. โบลเวอร์เพลาเปล่า
2. วาล์วระบายความดัน
3. เช็ควาล์วเวเฟอร์ (แบบบาง)
4. ท่อไอเสีย (มีกรองอากาศ)
5. ท่อไอเสีย
6. ฐานสาธารณะ (พร้อมที่ครอบเข็มขัด)
7. ข้อต่อยางยืดหยุ่นและแผ่นกันกระแทก
8. รอกมอเตอร์
9. เครื่องวัดความดัน
10. สายพานร่องวี
11. สลักเกลียวและน็อตและส่วนต่ออื่นๆ
12. มอเตอร์ไฟฟ้า
