สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | BK |
ได้รับการรับรอง: | ISO9001/ISO14001 |
หมายเลขรุ่น: | YU-EG125 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กรณีไม้ส่งออกมาตรฐาน |
เวลาการส่งมอบ: | 15 ถึง 30 วันทำการขึ้นอยู่กับจำนวนสั่งซื้อและข้อกำหนด |
สามารถในการผลิต: | 20 ชุดต่อเดือน |
ความจุ: | 7.96-18.78m3 / นาที | ปล่อยแรงดันที่แตกต่าง: | 10-80kpa |
---|---|---|---|
ขนาดเจาะ: | DN125 (5” ) | ประเภทระบายความร้อน: | น้ำ |
ประเภทการเชื่อมต่อ: | สายพานขับเคลื่อน | สายพานและรอก: | ก๊าซชีวภาพก๊าซเสียสื่อลำเลียงระเบิด |
แสงสูง: | เครื่องเป่าลมฝังกลบ,เครื่องเป่าก๊าซธรรมชาติ |

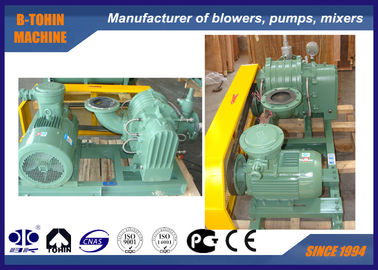

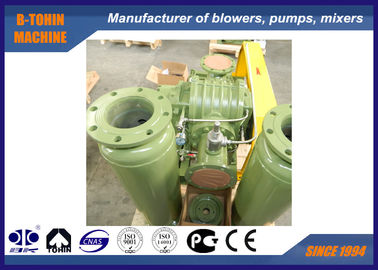

ราก Biogas Blower, ก๊าซชีวภาพและกรดใช้ blower, ป้องกันการกัดกร่อน
ใบสมัคร
YU-EG series blower is designed for special gas use. YU-EG ซีรีส์โบลเวอร์ได้รับการออกแบบสำหรับการใช้งานก๊าซพิเศษ By coating the inside over-current parts with PTFE and adopting stainless flexible joint, stainless inlet and outlet silencer, it can be applied in conveying bio gas, alkali, acid and other flammable gas. โดยการเคลือบชิ้นส่วนที่มีกระแสเกินภายในด้วย PTFE และใช้ข้อต่อสเตนเลสที่มีความยืดหยุ่นสแตนเลสทางเข้าและทางออกของเครื่องระงับเสียงมันสามารถนำไปใช้ในการลำเลียงก๊าซชีวภาพอัลคาไลกรดและก๊าซไวไฟอื่น ๆ
ข้อมูลจำเพาะ
แบบ |
YU-EG125 |
ความจุอากาศ |
7.96-18.78m3/นาที |
ปล่อยแรงดันที่แตกต่าง |
10-80KPA |
ความเร็วหมุน |
1000-1650rpm |
ระบายความร้อนปริมาณน้ำ |
12 ลิตร / นาที |
ประเภทมอเตอร์ |
4-37KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, มอเตอร์ชนิดป้องกันการระเบิด |
แบรนด์มอเตอร์ |
มาตรฐาน: ซีเมนส์ Beide หรือ Wannan มอเตอร์ ซีเมนส์และ ABB มอเตอร์สำหรับตัวเลือกของคุณ |
ประเภทการติดตั้ง |
มาตรฐาน: ประเภทแนวตั้ง |
NW ของโบลเวอร์โดยไม่มีมอเตอร์ |
350kg |
ขนาดบรรจุประมาณ |
1.8 * 1.3 * 1.5m (กว้าง * ยาว * สูง) |
คุณสมบัติ
1. โครงสร้างที่กะทัดรัดการก่อสร้างทางเข้าและออกของพัดลมของเดียวกันเหมาะสำหรับการติดตั้งประเภทต่าง ๆ
2. ใบพัดและเพลาถูกหล่อโดยรวมเพื่อการทำงานที่มั่นคง
3. ตลับลูกปืนและซีลคุณภาพสูง
4. โครงสร้างการระบายความร้อนด้วยน้ำถูกนำมาใช้เพื่อปกป้องแบริ่งจากความร้อนสูงเกินไป
5. มอเตอร์ DIIBT4 ที่ติดตั้งไว้สำหรับการใช้งานในพื้นที่อันตราย
แผ่นพารามิเตอร์
แบบ |
พอร์ตเดีย (mm) |
ความจุขาเข้า (m3 / นาที) และพลังเพลา (kW) ภายใต้ความกดดันต่างๆ |
คูลลิ่ง น้ำ |
||||||||
ความเร็ว รอบต่อนาที |
0.1kgf / cm2 | 0.2kgf / cm2 | 0.3kgf / cm2 | 0.4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | ||||
YU-EG 125 |
125 (5" ) | 1000 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | 12 |
1150 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11.07 | 10.48 | |||
1250 | 13.85 | 3.82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | |||
1400 | 15.70 | 4.28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | |||
1500 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | |||
1650 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 |
แบบ |
พอร์ตเดีย (mm) |
ความจุขาเข้า (m3 / นาที) และพลังเพลา (kW) ภายใต้ความกดดันต่างๆ |
คูลลิ่ง น้ำ |
||||||||
ความเร็ว รอบต่อนาที |
0.5kgf / cm2 | 0.6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | m3 / นาที | KW | ||||
YU-EG 125 |
125 (5" ) | 1000 | 8.87 | 11.29 | 8.53 | 13.46 | 8.23 | 15.11 | 7.96 | 17.19 | 12 |
1150 | 10.71 | 12.98 | 10.38 | 15.48 | 10.07 | 17.38 | 9.80 | 19.77 | |||
1250 | 11.94 | 14.11 | 11.61 | 16.82 | 11.30 | 18.89 | 11.03 | 21.49 | |||
1400 | 13.79 | 15.80 | 13.46 | 18.84 | 13.15 | 21.16 | 12.88 | 24.07 | |||
1500 | 15.02 | 16.93 | 14.69 | 20.19 | 14.38 | 22.67 | 14.11 | 25.79 | |||
1650 | 16.87 | 18.62 | 16.54 | 22.21 | 16.23 | 24.94 | 15.96 | 28.36 |
โครงสร้างของตัวพัดลมหลัก
การประกอบแบบของชุดโบลเวอร์
ขอบเขตอุปทานมาตรฐาน
1. เครื่องเป่าเพลา
2. ความดันสูญญากาศบรรเทาวาล์ว
3. เช็ควาล์ว
4. ทางเข้าเครื่องระงับเสียง (พร้อมตัวกรอง)
5. ปล่อยเงียบ
6. ฐานสาธารณะ (พร้อมเข็มขัด)
7. ข้อต่อยางที่ยืดหยุ่นและแผ่นช็อต
8. รอก
9. มาตรวัดความดัน
10. เข็มขัด
11. สลักเกลียวและถั่วและชิ้นส่วนเชื่อมต่ออื่น ๆ
12. มอเตอร์
